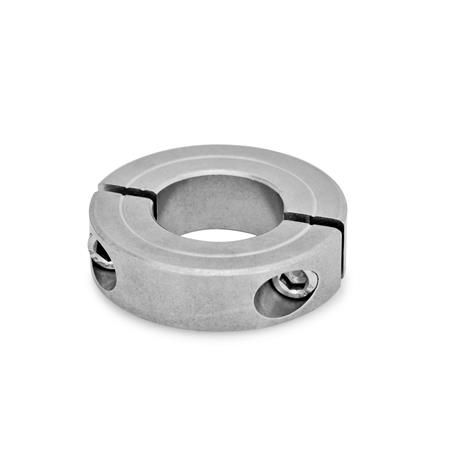

Geteilte Stellringe GN 707.2 entsprechen maßlich den geschlitzten Stellringen GN 706.2. Sie werden eingesetzt, wenn eine axiale Montage nicht möglich ist. Diese Stellringe lassen sich einfach und sicher, durch Reduzierung der Schlitzhöhe mit starker Klemmkraft montieren und dienen so z. B. als Anschlag. Die Oberfläche der Welle oder Achse wird nicht beschädigt.
Das Gewinde d3 ist bei den Größen d1 = 16 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
Technische Daten
| Werkstoff | A4 - Edelstahl |
|---|
| Außendurchmesser d1 | 55 |
|---|
| Bohrung d21 (A4) | B 30 |
|---|
| b | 15 |
|---|
| d3 | M 6 |
|---|
| s NI | 3 |
|---|
| A4 | 1,6 |
|---|
| x ≈ max. Überstand Schraubenkopf | 0,4 |
|---|
| Verstellbare Klemmhebel für d3 | 311-45-M6-18-SW |
|---|
| d2Filter | 28 |
|---|
| d2Filter2 | 30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,170 kg |
|---|

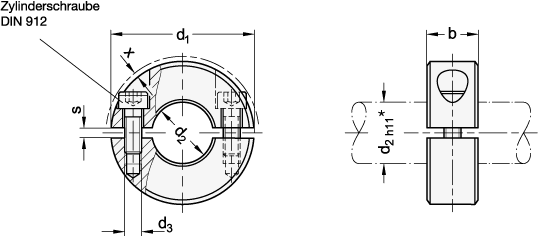

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 707.2 |
|---|
| Bestellbezeichnung | GN 707.2-55-B30-A4 |
|---|
| EAN | 4045525081130 |
|---|
| Ganter-Bezeichnung | Geteilte Stellringe, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
