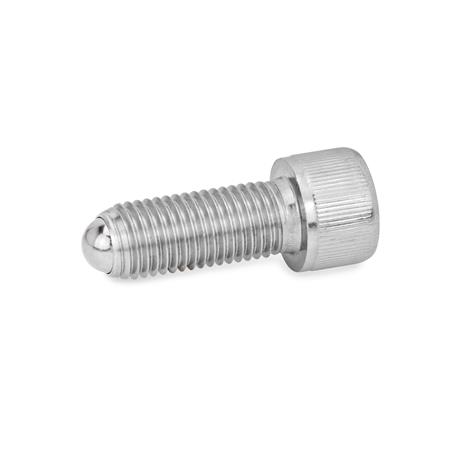

Edelstahl-Kugelspannschrauben GN 606 mit voller Kugel (Form AN) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist.
Die abgeflachte Kugel ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen.
Die Verdrehsicherung (Form VN/VRN) bewirkt, dass die Kugel nur max. 9° verdreht werden kann. Damit ist sichergestellt, dass immer mit der Fläche gespannt wird.
Technische Daten
| Gewinde (Form AN/BN) d1 | M 8 |
|---|
| Gewindelänge l1 | 35 |
|---|
| Form | AN - volle Kugel |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d2 | 5,5 |
|---|
| d4 | 13 |
|---|
| l2 ≈ | 1,8 |
|---|
| l5 | 3,5 |
|---|
| l6 | 8 |
|---|
| sw | 6 |
|---|
| Statische Belastbarkeit in N Form AN / Form BN | 9000 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,019 kg |
|---|

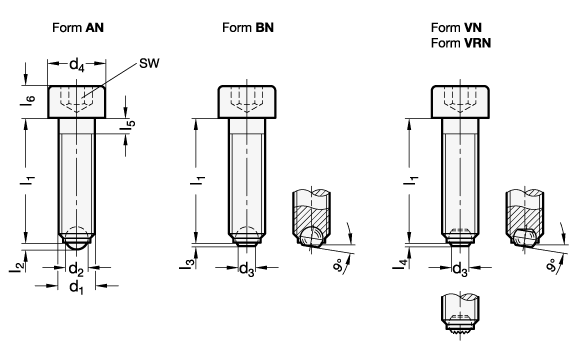

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 606 |
|---|
| Bestellbezeichnung | GN 606-M8-35-AN |
|---|
| EAN | 4045525308077 |
|---|
| Ganter-Bezeichnung | Kugelspannschrauben, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181562 |
|---|
| eCl@ss 5.1.4 | 23110113 |
|---|
