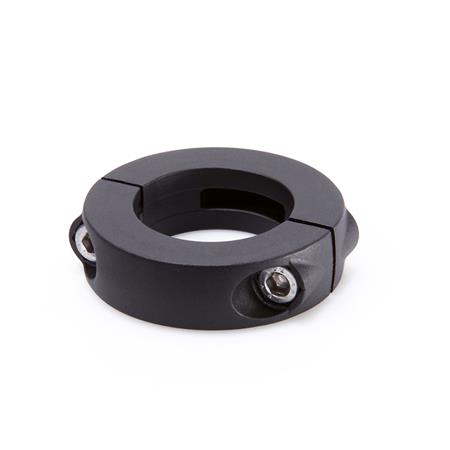

Geteilte Stellringe GN 707.5 lassen sich radial z. B. an Leitungen, Wellen und Achsen als Anschlag montieren. Die Klemmung erfolgt durch Reduzierung der Schlitzhöhe wobei die Oberfläche durch den Kunststoff besonders geschont wird.
Zusammen mit den Edelstahlschrauben und -muttern sind die besonders leichten Kunststoffelemente sehr gut für den Einsatz in korrosiven Umgebungen geeignet.
Technische Daten
| Außendurchmesser d1 | 40 |
|---|
| Bohrung d2 | B 20 |
|---|
| Farbe | SG - schwarzgrau, matt |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| b | 14 |
|---|
| d3 | M 4 |
|---|
| x ≈ max. Überstand Schraubenkopf | 0,75 |
|---|
| max. empfohlenes Anzugsdrehmoment in Nm | 2 |
|---|
| filtercolumn1 | 20 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,020 kg |
|---|
Angaben laut Hersteller. Die Maßzeichnung zu dieser Ausführung senden wir Ihnen gern auf Anfrage.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 707.5 |
|---|
| Bestellbezeichnung | GN 707.5-40-B20-SG |
|---|
| EAN | 4045525107557 |
|---|
| Ganter-Bezeichnung | Geteilte Stellringe, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
