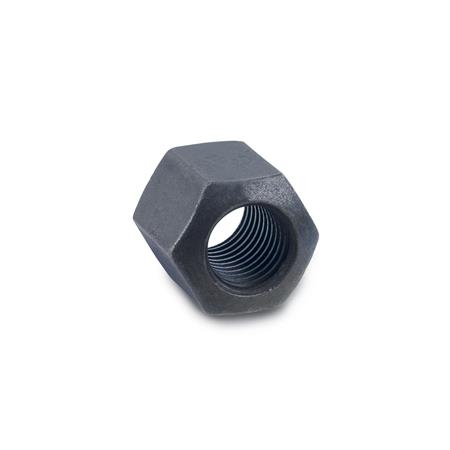

Sechskantmuttern DIN 6330 werden für Verbindungen verwendet, die häufig angezogen und gelöst werden (m = 1,5 x d1).
Durch die kugelige Unterseite können in Verbindung mit Edelstahl-Kegelpfannen DIN 6319 Lageabweichungen ausgeglichen werden.
Das amtliche Normblatt sieht noch die Größen M6, M42, und M48 vor, jedoch fehlt die Größe M14.
Technische Daten
| Gewinde d1 | M 36 |
|---|
| Form | B - mit einseitig kugeliger Auflagefläche |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 38 |
|---|
| e min. | 61,3 |
|---|
| m | 54 |
|---|
| sw | 55 |
|---|
| r | 50 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,715 kg |
|---|

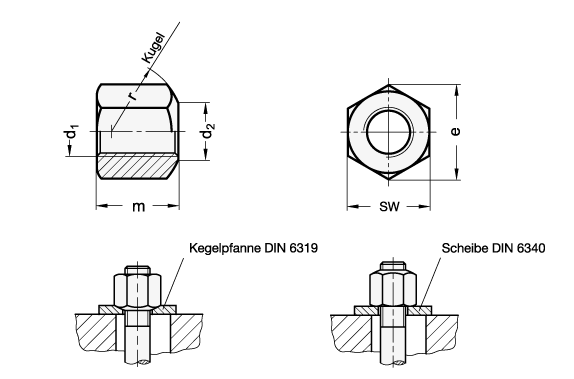

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | DIN 6330 |
|---|
| Bestellbezeichnung | DIN 6330-M36-B |
|---|
| EAN | 4045525327016 |
|---|
| Ganter-Bezeichnung | Sechskantmuttern, mit kugeliger Auflagefläche |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181699 |
|---|
| eCl@ss 5.1.4 | 23110701 |
|---|
