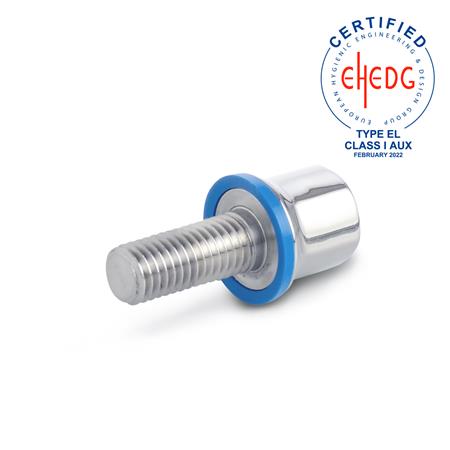

Schrauben GN 1580 sind für den Einsatz in Hygienebereichen vorgesehen. Die Ausführungen mit Dichtring H und E sind zusätzlich nach den Richtlinien der EHEDG zertifiziert. Die gedichtete Anschraubfläche ermöglicht eine totraumfreie Befestigung von Bauteilen. Die hohe Oberflächengüte sowie große Eckradien und geschlossene Flächen verhindern das Anhaften von Schmutz bzw. erleichtern die Reinigung.
Technische Daten
| Gewinde d1 | M 8 |
|---|
| Länge l1 (ohne Schaft) | 20 |
|---|
| Oberfläche | PL - poliert (Ra < 0,8 µm) |
|---|
| Werkstoff (Dichtring) | E - EPDM |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d2 | 18 |
|---|
| d3 | 18,8 |
|---|
| k | 14,5 |
|---|
| l2 | 22 |
|---|
| sw | 13 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,026 kg |
|---|

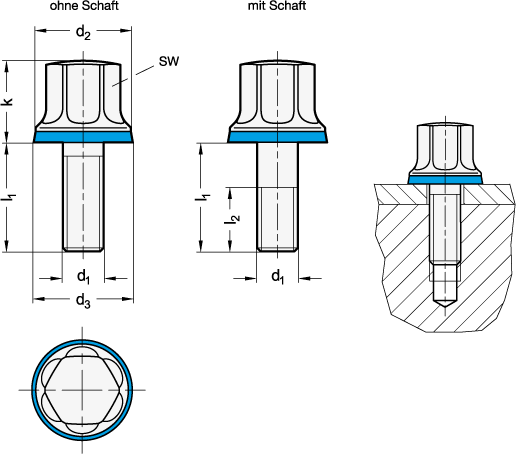

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 1580 |
|---|
| Bestellbezeichnung | GN 1580-M8-20-PL-E |
|---|
| EAN | 4045525583795 |
|---|
| Ganter-Bezeichnung | Schrauben, Edelstahl, Hygienic Design |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181575 |
|---|
| eCl@ss 5.1.4 | 23110101 |
|---|
