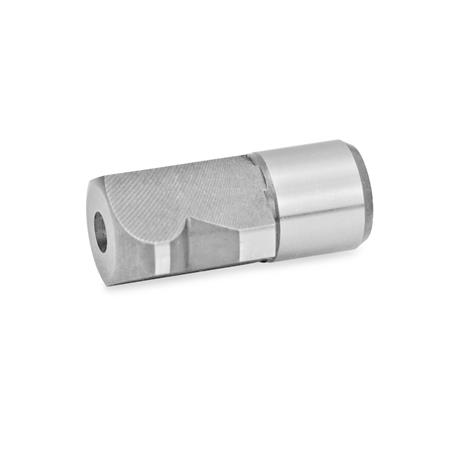

Aufnahmebolzen GN 6322 werden zum Positionieren in Bohrungen eingesetzt. Dabei erleichtert der Kugelansatz das Einführen in die Bohrung.
Die abgeflachte Ausführung (Form C) hilft beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist die Fixierung von zu positionierenden Teilen in nur eine Richtung.
Technische Daten
| Durchmesser d1 | 12 |
|---|
| Breite d2 | 8 |
|---|
| Form | C - Aufnahmebolzen hoch, abgeflacht |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 12 |
|---|
| d4 | M 4 |
|---|
| h1 | 12 |
|---|
| h2 | 3 |
|---|
| Länge l | 8 |
|---|
| s Form C | 2,5 |
|---|
| t | 8 |
|---|
| r | 3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,008 kg |
|---|

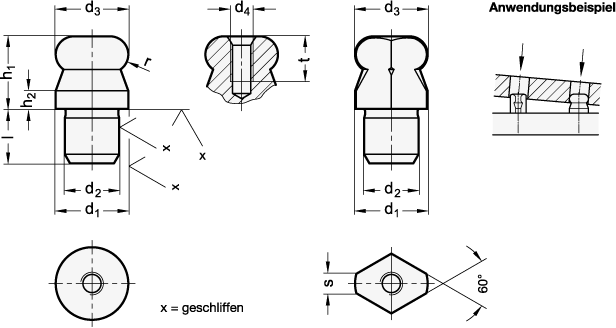

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 6322 |
|---|
| Bestellbezeichnung | GN 6322-12-8-C |
|---|
| EAN | 4045525616639 |
|---|
| Ganter-Bezeichnung | Aufnahmebolzen mit Kugelansatz |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
