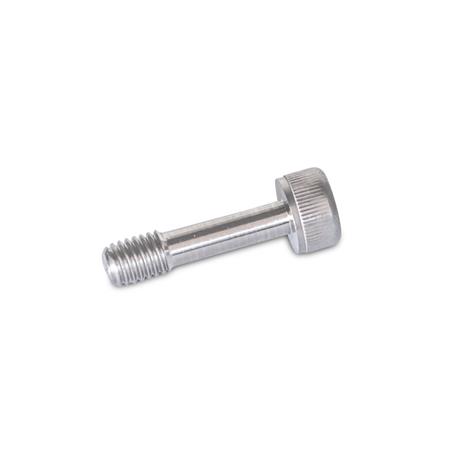

Edelstahl-Zylinderschrauben GN 912.2 können durch den Dünnschaft d3 auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden. Damit ist die „Unverlierbarkeit des Befestigungselements“ nach der Maschinenrichtlinie 2006 / 42 / EG gegeben.
Dazu muss an Stelle einer normalen Durchgangs- / Gewindebohrung beidseitig ein Gewinde d1, gegebenenfalls mit entsprechender Freibohrung d4 vorgesehen werden. Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den gezeigten Konstruktionsvarianten gewählt werden.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| d1 | M 6 |
|---|
| l1 | 30 |
|---|
| a1 | 7-12 |
|---|
| a2 | 12-17 |
|---|
| a3 | 17-22 |
|---|
| d2 | 10 |
|---|
| d3 | 4,5 |
|---|
| d4 | 6,5 |
|---|
| k | 6 |
|---|
| l2 | 8 |
|---|
| l3 | 3 |
|---|
| sw | 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,008 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 912.2 |
|---|
| Bestellbezeichnung | GN 912.2-M6-30-NI |
|---|
| EAN | 4045525568600 |
|---|
| Ganter-Bezeichnung | Edelstahl-Zylinderschrauben mit dünnem Schaft zur Verliersicherung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181562 |
|---|
| eCl@ss 5.1.4 | 23110690 |
|---|
