Die Unterlegscheibe hat generell einen großen Einfluss auf die Güte einer Schraubenverbindung. Mit Unterlegscheiben GN 6339 lassen sich hochfest vorgespannte Schraubverbindungen erzielen.
Eine hohe Restklemmkraft verhindert die Gefahr des „Lockerns“ erheblich.
Bei gegebener Vorspannkraft kann eine dünnere Schraube verwendet werden. Damit ergibt sich ein besseres Verhältnis von Klemmlänge zum Schraubendurchmesser, welches dem Versagen entgegenwirkt.
Die vergütete, glatte Schraubenkopf-/Mutternauflage gewährleistet niedrige und gleichmäßige Reibfaktoren auch bei mehrmaligem Lösen und Anziehen.
Unterlegscheiben GN 6339 eignen sich nur für Maschinenbauschrauben der Festigkeitsklassen 8.8 / 10.9 / 12.9, nicht für Stahlbauschrauben DIN 6914.
Technische Daten
| Innendurchmesser d1 | 12,5 |
|---|
| Außendurchmesser d2 | 30 |
|---|
| Höhe s | 6 |
|---|
| Oberfläche | GO - GEOMET 500-behandelt |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 14 |
|---|
| f | 2 |
|---|
| für Schrauben mit Gewinde | M 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,026 kg |
|---|

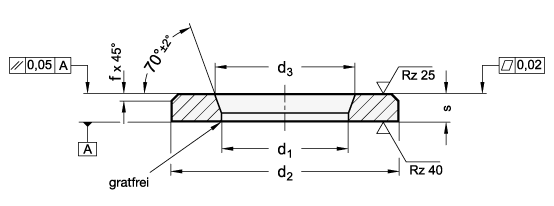

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 6339 |
|---|
| Bestellbezeichnung | GN 6339-12,5-30-6-GO |
|---|
| EAN | 4045525538535 |
|---|
| Ganter-Bezeichnung | Hochfeste Unterlegscheiben, hohe Form |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182200 |
|---|
| eCl@ss 5.1.4 | 23090101 |
|---|
