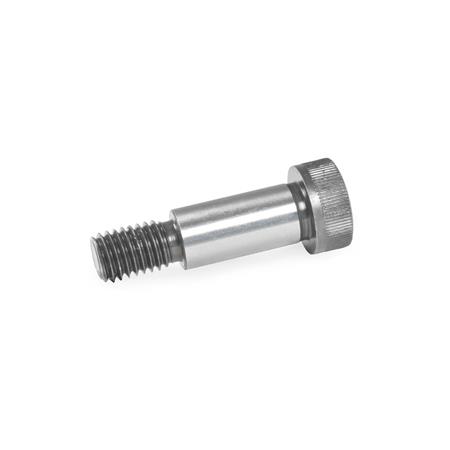

Passschrauben ISO 7379 sind kostensparende Konstruktionselemente für vielfältige Anwendungen.
Das größtmögliche Anzugsmoment darf sich dabei nicht an der Festigkeitsklasse 12.9 orientieren, sondern es wird begrenzt durch die verhältnismäßig kleinen Auflageflächen (Schultern) an den Einstichen beim Übergang von d1 auf d2 und d1 auf d3.
Gemäß ISO-Normblatt kann der Schraubenkopf mit oder ohne Rändelung ausgeführt sein.
Normabweichung:
- keine Angaben zur Konzentrizität 2 IT 13 und 2 IT 10
- keine Kennzeichnung der Festigkeitsklasse
- das amtliche ISO-Normblatt nennt folgende Abmessungen für d1 - d2: 6,5-M5 / 13-M10 / 25-M20
- die Abmessungen 4-M3 und 5-M4 sind im amtlichen ISO-Normblatt nicht enthalten
Technische Daten
| Aufnahmedurchmesser d1 | 12 |
|---|
| Gewinde d2 | M 10 |
|---|
| Länge l1 | 40 |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 18 |
|---|
| l2 | 16 |
|---|
| l3 | 9 |
|---|
| sw | 6 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,056 kg |
|---|

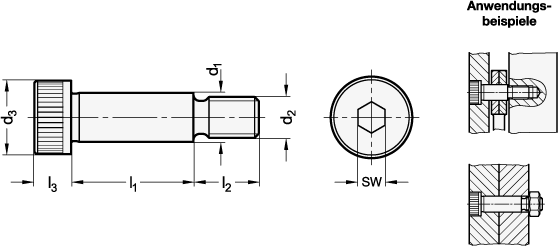

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | ISO 7379 |
|---|
| Bestellbezeichnung | ISO 7379-12-M10-40 |
|---|
| EAN | 4045525620681 |
|---|
| Ganter-Bezeichnung | Passschrauben |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181568 |
|---|
| eCl@ss 5.1.4 | 23110114 |
|---|
