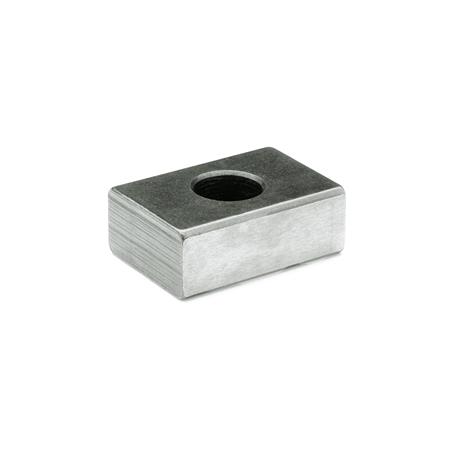

Flache Nutensteine GN 230 – Ganter GN 230-10
Maßzeichnung Ganter GN 230-10
Preview: Flache Nutensteine GN 230 – Ganter GN 230-10
Preview: Maßzeichnung Ganter GN 230-10
Flache Nutensteine GN 230
Flache Nutensteine GN 230 – Ganter GN 230-10
Maßzeichnung Ganter GN 230-10
Mobile Preview: Flache Nutensteine GN 230 – Ganter GN 230-10
Mobile Preview: Maßzeichnung Ganter GN 230-10

Flache Nutensteine GN 230

Art.Nr.:
230-10
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Flache Nutensteine GN 230 dienen zum Ausrichten und Positionieren von Vorrichtungen auf Maschinentischen mit T-Nuten DIN 650.

    Hierzu werden sie in die Richtnuten der Vorrichtungen eingeschraubt.

    Technische Daten

    Breite b10
    WerkstoffST - Stahl
    d14,5
    d28
    h8
    l20
    t4,3
    für Schrauben DIN 84 DIN 912M4 x 10
    RoHSJa
    Gewicht0,010 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 230
    BestellbezeichnungGN 230-10
    EAN4045525104129
    Ganter-BezeichnungFlache Nutensteine
    BestelleinheitStück
    Zolltarifnummer73182900
    eCl@ss 5.1.490909090
