Unterlegscheiben GN 6341 werden hauptsächlich im Maschinen- und Vorrichtungsbau eingesetzt, wenn Scheiben DIN 125, DIN 9021 und DIN 6340 vielfach den Anforderungen nicht genügen.
Speziell in der Ausführung für Senkschraube (Form B) lassen sich stabile Schraubverbindungen bei niedriger Bauhöhe realisieren.
Technische Daten
| Werkstoff | ST - Stahl |
|---|
| Innendurchmesser d1 | 4 |
|---|
| Außendurchmesser d2 | 10 |
|---|
| Oberfläche | ZB - verzinkt, blau passiviert |
|---|

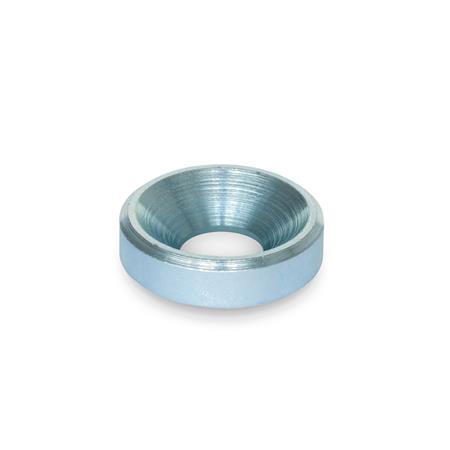

| Form | B - mit Bohrung für Senkschraube |
|---|
| d3 | 8,4 |
|---|
| s | 2,5 |
|---|
| RoHS | Ja |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 6341 |
|---|
| Bestellbezeichnung | GN 6341-ST-4-10-B-ZB |
|---|
| EAN | 4045525602298 |
|---|
| Ganter-Bezeichnung | Unterlegscheiben, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182200 |
|---|
| eCl@ss 5.1.4 | 23090101 |
|---|
