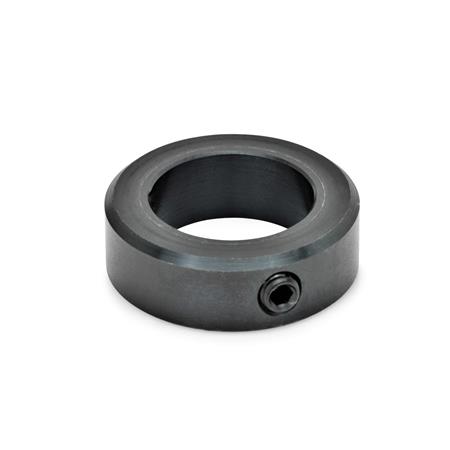

Stellringe GN 705 entsprechen bezüglich ihrer Ausführungen im Wesentlichen der DIN 705. Die GN 705 enthält zusätzlich zu den DIN-Ausführungen eine Anzahl von sinnvollen Zwischengrößen, sowie die Form E (Gewindestift mit Innensechskant).
Die Klemmung erfolgt radial auf der Wellen- oder Achsenoberfläche. In Verbindung mit einer Anbohrung oder einem Einstich am Aufnahmedurchmesser lassen sich die Stellringe exakt positionieren und gleichzeitig werden dadurch Beschädigungen an der Klemmstelle vermieden.
Technische Daten
| Innendurchmesser d1 | 42 |
|---|
| Form | E - Gewindestift mit Innensechskant DIN 914 |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 63 |
|---|
| d3 | M10x16 |
|---|
| b | 18 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,244 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 705 |
|---|
| Bestellbezeichnung | GN 705-42-E |
|---|
| EAN | 4045525354494 |
|---|
| Ganter-Bezeichnung | Stellringe, Stahl brüniert |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
