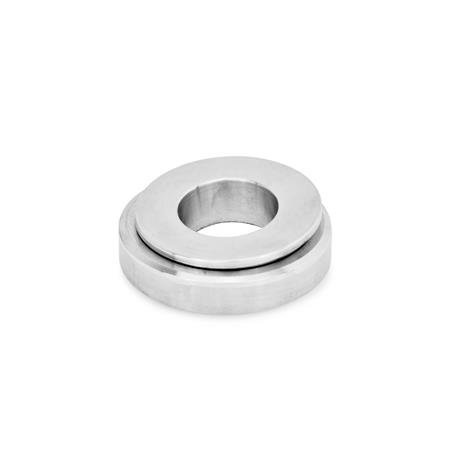

Kugelausgleich-Scheiben GN 350.3 sind in den Abmessungen auf Höhenausgleich-Elemente GN 350, GN 350.1, GN 350.2 und GN 350.5 abgestimmt.
Die beiden Scheiben sind miteinander „unverlierbar“ verbunden.
Die Belastbarkeit dieser Kugelausgleich-Scheiben ist vergleichsweise hoch. Dies nicht nur aufgrund der verwendeten Werkstoffe, sondern weil auch die „Pfanne“ kugelförmig (konkav) ausgebildet ist.
Im Übrigen empfiehlt sich bei Schraubverbindungen die Verwendung von hochfesten Unterlegscheiben zur Überbrückung von d2.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Außendurchmesser d1 | 80 |
|---|
| Bohrungsdurchmesser | 44 |
|---|
| d3 Kleinstmaß | 61 |
|---|
| h | 20 |
|---|
| für Schraube bis max. | M 36 |
|---|
| Belastbarkeit F in kN | 323 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,427 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 350.3 |
|---|
| Bestellbezeichnung | GN 350.3-80-NI |
|---|
| EAN | 4045525458680 |
|---|
| Ganter-Bezeichnung | Kugelausgleich-Scheiben, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 23099090 |
|---|
