Schwenkscheiben DIN 6371 übertragen die Spannkraft einer Schraube oder Mutter auf das Werkstück. Nach dem Lösen des Gewindes können sie aus dem Spannbereich geschwenkt werden. Gleichzeitig sind sie unverlierbar.
Flachkopfschrauben DIN 923 gehören zum Lieferumfang.
Technische Daten
| Außendurchmesser d1 | 61 |
|---|
| Innendurchmesser b | 13,5 |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 11 |
|---|
| d3 | 12 |
|---|
| l1 | 29,6 |
|---|
| l2 | 22 |
|---|
| l3 | 45 |
|---|
| l4 | 29 |
|---|
| s | 11,8 |
|---|
| Schraube DIN 923 | M 8 x 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,189 kg |
|---|

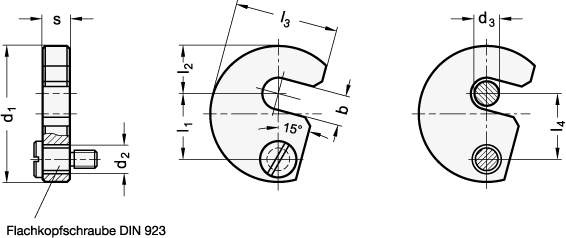

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | DIN 6371 |
|---|
| Bestellbezeichnung | DIN 6371-61-13,5 |
|---|
| EAN | 4045525346703 |
|---|
| Ganter-Bezeichnung | Schwenkscheiben, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23090190 |
|---|
