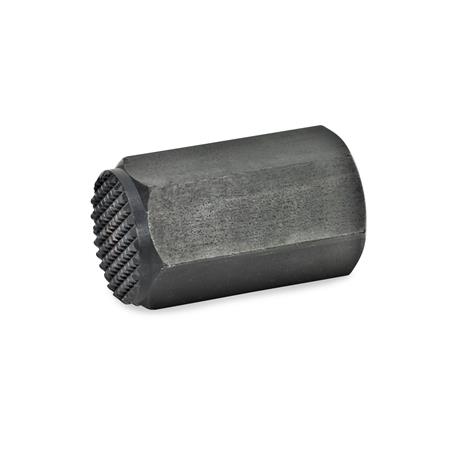

Positionierelemente mit Innengewinde GN 409.2 – Ganter GN 409.2-30-M10-R
Maßzeichnung Ganter GN 409.2-30-M10-R
Preview: Positionierelemente mit Innengewinde GN 409.2 – Ganter GN 409.2-30-M10-R
Preview: Maßzeichnung Ganter GN 409.2-30-M10-R
Positionierelemente mit Innengewinde GN 409.2
Positionierelemente mit Innengewinde GN 409.2 – Ganter GN 409.2-30-M10-R
Maßzeichnung Ganter GN 409.2-30-M10-R
Mobile Preview: Positionierelemente mit Innengewinde GN 409.2 – Ganter GN 409.2-30-M10-R
Mobile Preview: Maßzeichnung Ganter GN 409.2-30-M10-R

Positionierelemente mit Innengewinde GN 409.2

Art.Nr.:
409.2-30-M10-R
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Auf den Merkzettel
    Beschreibung

    Positionierelemente GN 409.2 mit Innengewinde werden als Auflagen, Anschläge und Druckstücke verwendet.

    Technische Daten

    Höhe h30
    Gewinde d1M 10
    DruckflächenformR - Druckfläche geriffelt
    WerkstoffST - Stahl
    Höhe19
    t min.15
    sw19
    e Eckenmaß21,9
    RoHSJa
    Gewicht0,061 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 409.2
    BestellbezeichnungGN 409.2-30-M10-R
    EAN4045525635746
    Ganter-BezeichnungPositionierelemente mit Innengewinde
    BestelleinheitStück
    Zolltarifnummer73181692
    eCl@ss 5.1.423110101
