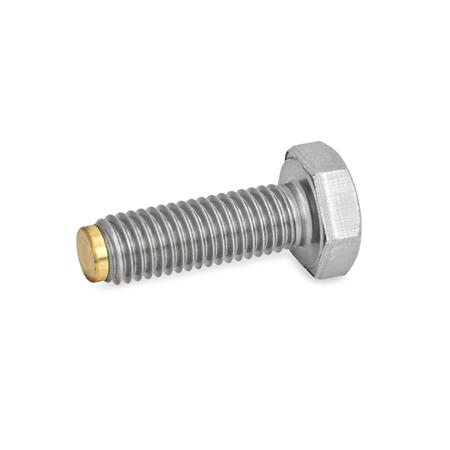

Edelstahl-Sechskantschrauben GN 933.5 mit Druckzapfen aus Messing oder Kunststoff werden eingesetzt, wenn Druckstellen oder Beschädigungen an der Spannfläche vermieden werden sollen.
Die Form mit Kugelzapfen hat einen Kugeldurchmesser d4 der kleiner als der Kerndurchmesser d1 des Gewindes ist. Er eignet sich daher für die Aufnahme von Druckstücken GN 631 / GN 631.5, die nicht zum Lieferumfang gehören.
Technische Daten
| Gewinde d1 | M 8 |
|---|
| Gewindelänge l1 | 30 |
|---|
| Form | MS - Druckzapfen Messing |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d2 | 6 |
|---|
| l2 | 1,5 |
|---|
| l4 | 5,3 |
|---|
| sw | 13 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,015 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 933.5 |
|---|
| Bestellbezeichnung | GN 933.5-M8-30-MS |
|---|
| EAN | 4045525797666 |
|---|
| Ganter-Bezeichnung | Sechskantschrauben mit Messing- / Kunststoff-Druckzapfen / Kugelzapfen, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181575 |
|---|
| eCl@ss 5.1.4 | 23110101 |
|---|
