Kugelscheiben und Kugelpfannen DIN 6319 werden eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen.
Durch den verwendeten Werkstoff eignen sich die Kugelscheiben und Kegelpfannen generell für Anwendungen mit besonders aggressiven Umgebungsbedingungen.
Technische Daten
| Bohrungsdurchmesser d1 (Form C) | 8,4 |
|---|
| Form | C - Kugelscheibe |
|---|
| Werkstoff | A4 - Edelstahl |
|---|
| d2 | 17 |
|---|
| d5 Schraube | M 8 |
|---|
| h1 | 0,6 |
|---|
| h2 | 3,2 |
|---|
| h4 ≈ | 5,6 |
|---|
| r | 12 |
|---|
| max. übertragbare statische Schraubenkraft in kN | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,002 kg |
|---|

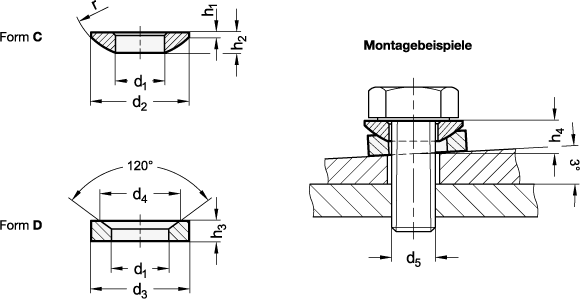

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | DIN 6319 |
|---|
| Bestellbezeichnung | DIN 6319-8,4-C-A4 |
|---|
| EAN | 4045525892439 |
|---|
| Ganter-Bezeichnung | Kugelscheiben, Kegelpfannen, Edelstahl, Werkstoff 1.4401 (A4) |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182200 |
|---|
| eCl@ss 5.1.4 | 23099090 |
|---|
