Gewindeklemmringe GN 706.3 entsprechen bezüglich ihrer äußeren Abmessungen den geschlitzten Stellringen GN 706.2. Die Bohrung jedoch ist mit einem Innengewinde versehen, sodass der Klemmring wie eine Mutter, beispielsweise auf ein Spindelgewinde, aufgeschraubt werden kann, um den Verstellweg oder die Einschraubtiefe zu begrenzen. Die Klemmung erfolgt dann durch Reduzierung der Schlitzhöhe, ohne dass dabei das Gewinde beschädigt wird.
Das Gewinde d3 ist bei den Größen d1 = 20 bis 32 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
Technische Daten
| Werkstoff | ST - Stahl |
|---|
| Außendurchmesser d1 | 20 |
|---|
| Gewinde d2 | M 8 |
|---|
| b | 9 |
|---|
| d3 | M 3 |
|---|
| s | 2,1 |
|---|
| x ≈ max. Überstand Schraubenkopf | 1 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,015 kg |
|---|

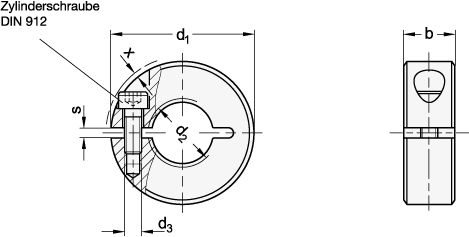

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 706.3 |
|---|
| Bestellbezeichnung | GN 706.3-20-M8-ST |
|---|
| EAN | 4045525674943 |
|---|
| Ganter-Bezeichnung | Gewindeklemmringe, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 23099090 |
|---|
