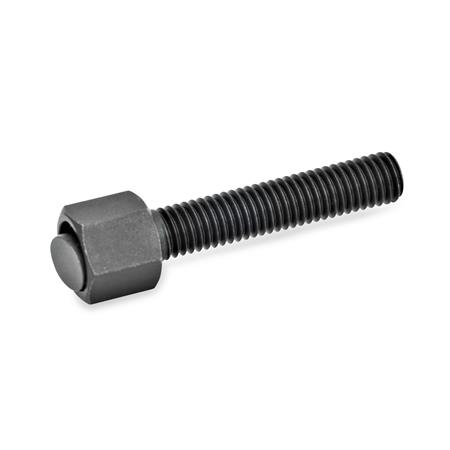

Pendelelemente GN 709.6 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.
Der O-Ring hält die Kugel in Position und verhindert gleichzeitig das Eindringen von Schmutz wodurch eine lange Lebensdauer und eine gleichbleibende Beweglichkeit gegeben ist.
Technische Daten
| Gewinde d1 | M 6 |
|---|
| Länge l1 | 25 |
|---|
| Form | B - Kugel Stahl, Druckfläche plan |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 6 |
|---|
| d3 Kugel-Ø | 7 |
|---|
| l2 | 9,5 |
|---|
| sw | 10 |
|---|
| e | 11,5 |
|---|
| Statische Belastbarkeit max. in kN Form B | 12 |
|---|
| Form R | 6 |
|---|
| Form K | 2 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,009 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 709.6 |
|---|
| Bestellbezeichnung | GN 709.6-M6-25-B |
|---|
| EAN | 4045525886780 |
|---|
| Ganter-Bezeichnung | Pendelelemente |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84662020 |
|---|
| eCl@ss 5.1.4 | 21029090 |
|---|
