Verstellbare Klemmhebel GN 311 ersetzen bei Stellringen der Normfamilien GN 706... und GN 707... die Innensechskantschrauben DIN 912. Dadurch lassen sich die Stellringe ohne Werkzeug schnell und einfach verstellen.
In den Maßtabellen der Stellringe ist der passende Klemmhebel für die jeweilige Stellringgröße d1 angegeben.
Geschlitzte Stellringe GN 706.2 inklusive Klemmhebel sind unter GN 706.4 erhältlich.
Technische Daten
| l1 | 45 |
|---|
| d1 | M 6 |
|---|
| h2 | 18 |
|---|
| Farbe | SW - schwarz, RAL 9005, strukturmatt |
|---|
| d0 | 55 |
|---|
| d2 | 10 |
|---|
| d3 | 13 |
|---|
| l2 | 16 |
|---|
| h1 | 38,5 |
|---|
| h3 | 36 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,045 kg |
|---|

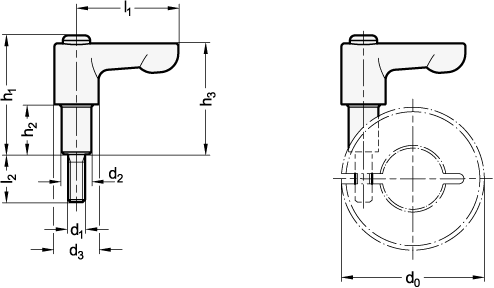

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 311 |
|---|
| Bestellbezeichnung | GN 311-45-M6-18-SW |
|---|
| EAN | 4045525419209 |
|---|
| Ganter-Bezeichnung | Verstellbare Klemmhebel, Zink-Druckguss, Schraube Edelstahl, für Stellringe |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
