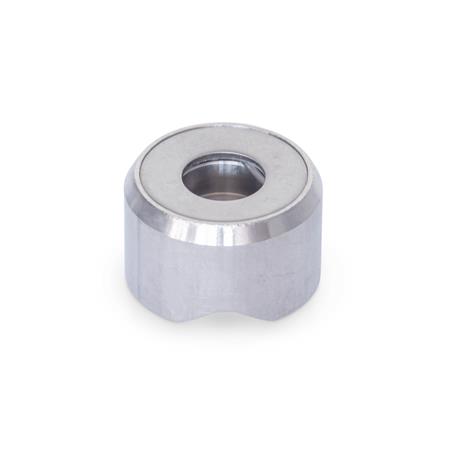

Edelstahl-Druckstücke GN 6311.1 werden in Verbindung mit Schrauben mit Druckzapfen (Gewindestifte DIN 6332, Knebelschrauben DIN 6304, DIN 6306) verwendet. Sie passen sich an unebene bzw. zylindrische Flächen an und verhindern eine Übertragung der Drehbewegung der Schraube auf das Werkstück.
Die Kunststoffkappe (Form K) verhindert Beschädigungen an empfindlichen Flächen.
Durch die besondere Form der Haltefeder lässt sich das Druckstück leicht und problemlos auf den Druckzapfen aufstecken und wieder abnehmen.
Edelstahl-Druckstücke GN 6311.1 lassen sich in Verbindung mit Gewindestiften DIN 6332 auch als Füße einsetzen.
Technische Daten
| Außendurchmesser d1 | 25 |
|---|
| Form | P - Druckstückfläche mit Prisma, ohne Kunststoffkappe |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| b | 16 |
|---|
| d2 | 9,2 |
|---|
| d3 min. | 7,5 |
|---|
| max. | 32 |
|---|
| Form P | 6,9 |
|---|
| h1 | 11 |
|---|
| h2 | 15 |
|---|
| s | 1,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,043 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 6311.1 |
|---|
| Bestellbezeichnung | GN 6311.1-25-P-NI |
|---|
| EAN | 4045525572362 |
|---|
| Ganter-Bezeichnung | Edelstahl-Druckstücke |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 23119090 |
|---|
