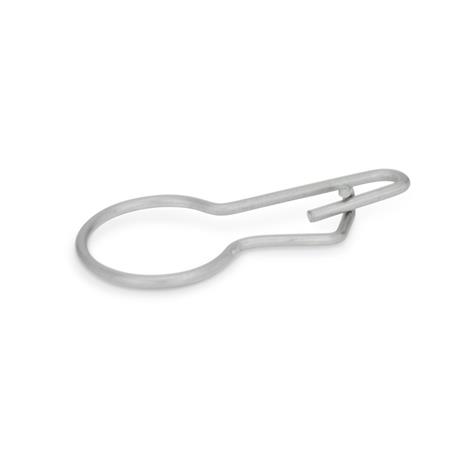

Ringösen GN 111.6 lassen sich über einen Einstich drehbar an Wellenenden oder Griffnaben montieren. So können z. B. Sterngriffe mittels zusätzlichem Halteseil am Verwendungsort gegen Verlust gesichert werden.
Unter der Servicenorm GN 111.7 sind alle Normelemente aufgeführt, die mit Verliersicherung, d. h. mit Einstich und Ringöse, geliefert werden können.
Sterngriffe GN 6336.13 mit Verliersicherung werden bereits als komplette Norm, bestehend aus Sterngriff mit Einstich, montierter Ringöse sowie Halteseil oder Kugelkette geliefert.
Technische Daten
| Nabendurchmesser d0 | 18 |
|---|
| Form | S - Sicherheits-Ringöse |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| Ringdurchmesser d1 | 17,6 |
|---|
| d2 | 1,4 |
|---|
| d3 | 14,7 |
|---|
| b | 1,9 |
|---|
| l1 ≈ | 26,5 |
|---|
| l2 | 6 |
|---|
| l3 | 3,9 |
|---|
| RoHS | Ja |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 111.6 |
|---|
| Bestellbezeichnung | GN 111.6-18-S |
|---|
| EAN | 4045525483941 |
|---|
| Ganter-Bezeichnung | Ringösen, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73209090 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
