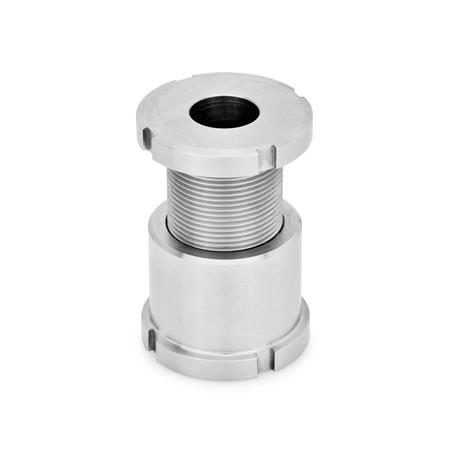

Edelstahl-Ausgleich-Elemente GN 350 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde ist eine stufenlose und präzise Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.
Normalerweise ist die Schraube durch die statische Belastung beim Anziehen der Befestigungsschraube dauerhaft gesichert.
Ist dies nicht ausreichend oder wird keine Befestigungsschraube eingesetzt, wird Form AK (mit Kontermutter) empfohlen.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Außendurchmesser d1 | 32 |
|---|
| Bohrungsdurchmesser d2 | 11 |
|---|
| Form | A - ohne Kontermutter |
|---|
| d3 | M 20 x 1 |
|---|
| h1 Form A | 35 |
|---|
| Form AK | 41 |
|---|
| h2 | 55 |
|---|
| h3 Verstellweg Form A | 20 |
|---|
| Form AK | 14 |
|---|
| für Schraube | M 10 |
|---|
| Statische Belastbarkeit F in kN F1 | 43,4 |
|---|
| F2 | 23,4 |
|---|
| Artikel-Nr. Hakenschlüssel | 1810-A30-32 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,140 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 350 |
|---|
| Bestellbezeichnung | GN 350-32-11-A-NI |
|---|
| EAN | 4045525457591 |
|---|
| Ganter-Bezeichnung | Edelstahl-Ausgleich-Elemente, hohe Ausführung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 23119090 |
|---|
