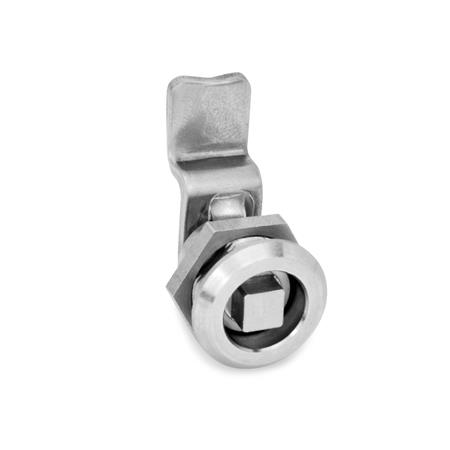

Verriegelungen GN 115.6 verfügen über kleinere Baumaße als Standard-Verriegelungen GN 115 und sind so bestmöglich für Anwendungen mit eingeschränktem Bauraum oder Anforderungen an eine dezente Optik abgestimmt. Aufgrund der verwendeten Edelstahl-Werkstoffe sind die Verriegelungen für den Einsatz in erschwerten Umgebungsbedingungen optimal geeignet.
Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang. Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 7,5 / 13,5 und 19,5 mm abdecken.
Die Verriegelungen GN 115.6 werden mit lose beigelegtem Riegel geliefert.
Technische Daten
| Riegelabstand A | 7,5 |
|---|
| Form | VK - mit Vierkant |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,027 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 115.6 |
|---|
| Bestellbezeichnung | GN 115.6-VK-7,5 |
|---|
| EAN | 4045525841253 |
|---|
| Ganter-Bezeichnung | Verriegelungen, Edelstahl, kleine Bauform |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 23200104 |
|---|
