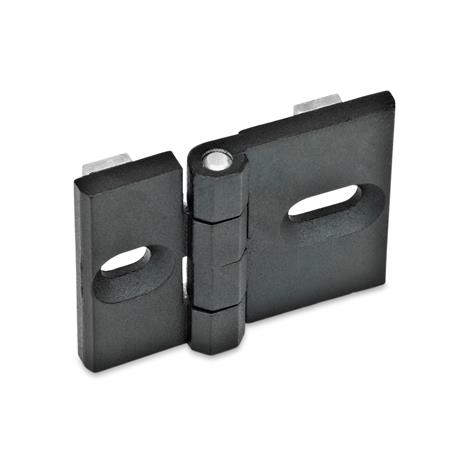

Scharniere GN 161 sind für handelsübliche Profilschienen konzipiert.
Mit nur drei verschiedenen Scharnieren werden 66 verschiedene Nutabstände „n“ abgedeckt. Hierzu werden die Positionierelemente in entsprechend gekennzeichnete Vertiefungen der Scharnierflügel eingeschlagen.
Die rechteckigen (8 x 10 mm) Positionierelemente, zwei Stück je Scharnierflügel, bewirken einen Verdrehungsschutz. Sie nehmen somit auch das Türgewicht auf.
Zum Anschrauben der Scharniere an die Profilschienen werden spezielle Nutensteine verwendet.
Technische Daten
| l1 | 57 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| b | 6,3 |
|---|
| d | 6 |
|---|
| h1 | 12 |
|---|
| h2 | 6,5 |
|---|
| l2 | 50 |
|---|
| l3 | 28,5 |
|---|
| l4 | 28,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,107 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 161 |
|---|
| Bestellbezeichnung | GN 161-57 |
|---|
| EAN | 4045525466432 |
|---|
| Ganter-Bezeichnung | Scharniere für Profilsysteme, Zink-Druckguss |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
