Abschließbare Verriegelungen GN 115 verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.
Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 4 bis 50 mm abdecken.
Die Verriegelungen werden jeweils mit 2 Schlüsseln sowie lose beigelegtem Riegel geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden.
Bei den Formen mit einheitlicher Schließung kann jedes Schloss mit demselben Schlüssel geöffnet werden. Bei den Formen mit unterschiedlicher Schließung gibt es mehr als 200 verschiedene Schlossvarianten, deren Schlüssel durch Nummern gekennzeichnet sind.
Technische Daten
| Riegelabstand A | 10 |
|---|
| Form | SUT - mit T-Griff (Schließung unterschiedlich) |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| Form SCK, SUK, SCT, SUT, LCG, LUG | 32 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,133 kg |
|---|

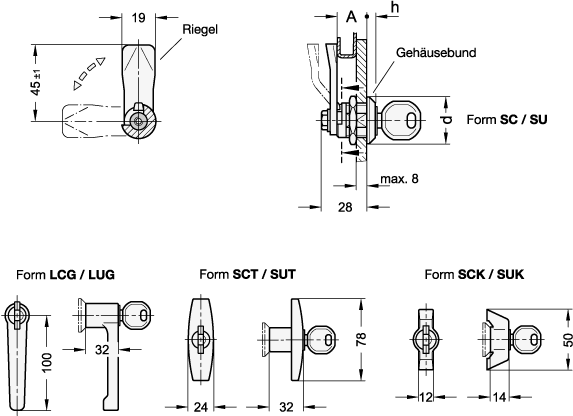

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 115 |
|---|
| Bestellbezeichnung | GN 115-SUT-10-SW |
|---|
| EAN | 4045525788732 |
|---|
| Ganter-Bezeichnung | Verriegelungen, Betätigung mit Bedienelementen, abschließbar, Gehäusebund schwarz kunststoffbeschichtet |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 23200104 |
|---|
