Scharniere GN 129.3 werden für außen mit dem Rahmen flächengleiche, aufliegende Türen eingesetzt und sind im montierten Zustand nicht aushängbar.
Die Befestigung der Scharniere erfolgt per Zylinderschrauben DIN 912. So können am Gehäuse bzw. an der Tür beliebige Wandstärken über vohandene Gewinde oder mittels Durchgangsbohrungen realisiert werden.
Technische Daten
| Werkstoff | ST - Stahl |
|---|
| Länge l1 | 91 |
|---|
| Länge l2 | 55 |
|---|
| Form | A - Befestigung von der Vorderseite |
|---|
| b | 18 |
|---|
| d1 | 8,4 |
|---|
| d2 | 15 |
|---|
| d3 Stift | 8 |
|---|
| h | 18 |
|---|
| l3 | 24 |
|---|
| l4 max. | 67 |
|---|
| l5 | 12 |
|---|
| l6 max. | 29 |
|---|
| l7 | 32 |
|---|
| l8 | 51 |
|---|
| m1 | 41 |
|---|
| m2 | 37 |
|---|
| m3 | 25 |
|---|
| t | 9 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,271 kg |
|---|

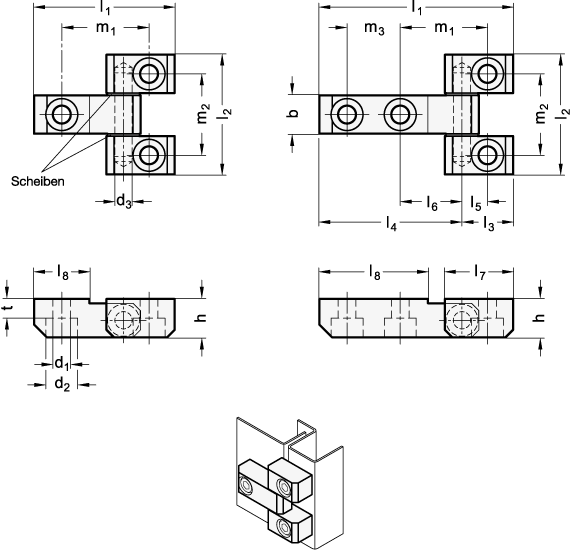

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 129.3 |
|---|
| Bestellbezeichnung | GN 129.3-91-55-A-ST |
|---|
| EAN | 4045525925885 |
|---|
| Ganter-Bezeichnung | Scharniere, Stahl, 3-teilig |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
