Schnappverschlüsse GN 315.1 sind dadurch gekennzeichnet, dass die Verriegelung durch einen radial angeordneten, federnd gelagerten
Schieber erfolgt.
Beim Schließen der Tür erfolgt die Verriegelung automatisch. Der abgeschrägte Schieber wird über eine entsprechend angeordnete Lasche zunächst zurückgedrückt und anschließend durch die Druck-feder in Verriegelungsposition gebracht.
Die Entriegelung beim Öffnen der Tür erfolgt über den Druckknopf.
Im Übrigen werden Schnappverschlüsse GN 315.1 eingesetzt, wenn zum Betätigen der Tür kein Bedienelement erforderlich oder dieses separat angeordnet ist.
Technische Daten
| Länge A | 20 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| b max.Türdicke | 12 |
|---|
| Länge l | 28,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,056 kg |
|---|

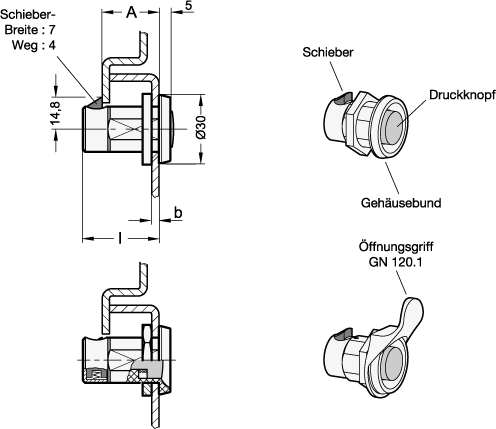

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 315.1 |
|---|
| Bestellbezeichnung | GN 315.1-20 |
|---|
| EAN | 4045525591127 |
|---|
| Ganter-Bezeichnung | Schnappverschlüsse, zwei Schließabstände A |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 23200192 |
|---|
