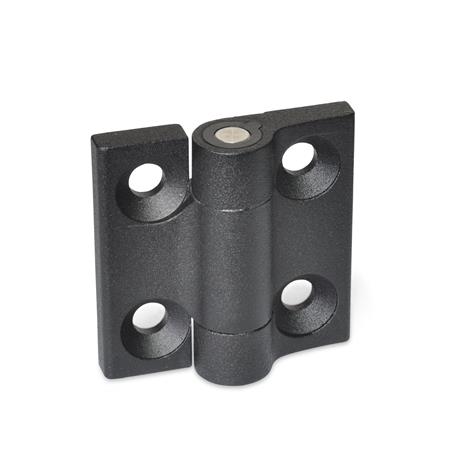

Scharniere GN 437.4 mit Rastung halten Türen und Klappen ohne zusätzliche Mechanik in den vorgegebenen Rastpositionen.
Dies ist besonders bei häufigen Öffnungs- und Schließvorgängen zum Be- und Entladen an Maschinen und Anlagen, aber auch bei Wartungs- oder Reparaturarbeiten von Vorteil. Ein nicht erwünschtes, selbsttätiges Schließen bzw. Öffnen wird so verhindert.
Die Form C2 stellt zudem sicher, dass die Tür bzw. Klappe im geschlossenen Zustand durch die -3° leicht an den Gehäuserahmen angedrückt wird.
Technische Daten
| Werkstoff | ZD - Zink-Druckguss |
|---|
| l1 | 60 |
|---|
| l2 | 60 |
|---|
| Form | C2 - Rastpositionen -3° und 117°, mittleres Haltemoment |
|---|
| Farbe | SW - schwarz, RAL 9005, strukturmatt |
|---|
| d | 8,3 |
|---|
| h1 | 18,5 |
|---|
| h2 | 7,5 |
|---|
| h3 | 9,5 |
|---|
| h4 | 19 |
|---|
| l3 | 20 |
|---|
| m1 | 36 |
|---|
| m2 | 36 |
|---|
| max. Haltemoment MH ± 10% in Nm | 1 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,155 kg |
|---|

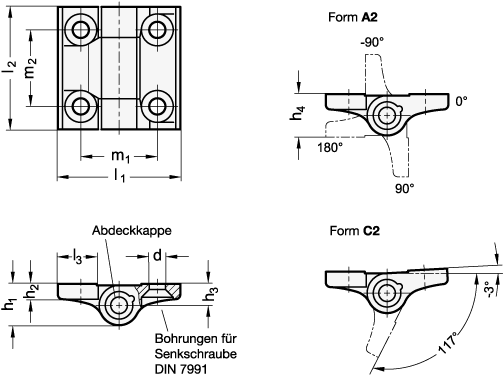

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 437.4 |
|---|
| Bestellbezeichnung | GN 437.4-ZD-60-60-C2-SW |
|---|
| EAN | 4045525535978 |
|---|
| Ganter-Bezeichnung | Scharniere, Zink-Druckguss, mit Rastung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
