Verriegelungen GN 115.1 verfügen über kleinere Baumaße als Standard-Verriegelungen GN 115 und sind so bestmöglich für Anwendungen mit eingeschränktem Bauraum oder Anforderungen an eine dezente Optik abgestimmt.
Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang. Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 7,5, 13,5 und 19,5 mm abdecken.

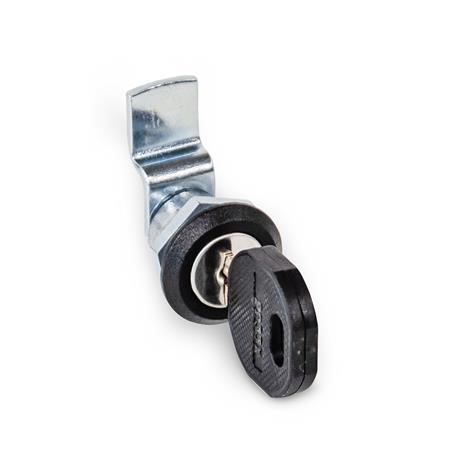

Die abschließbaren Verriegelungen (Form SCK und SC) werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden. Die Schließung ist einheitlich, sodass jedes Schloss mit demselben Schlüssel geöffnet werden kann.
Die Verriegelungen GN 115.1 werden bis auf die Form SC mit lose beigelegtem Riegel geliefert.
Technische Daten
| Riegelabstand A | 7,5 |
|---|
| Form | SC - mit Schlüssel, abschließbar (Schließung einheitlich) |
|---|
| Oberfläche (Gehäusebund) | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| Form SK / SCK / SC | 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,035 kg |
|---|

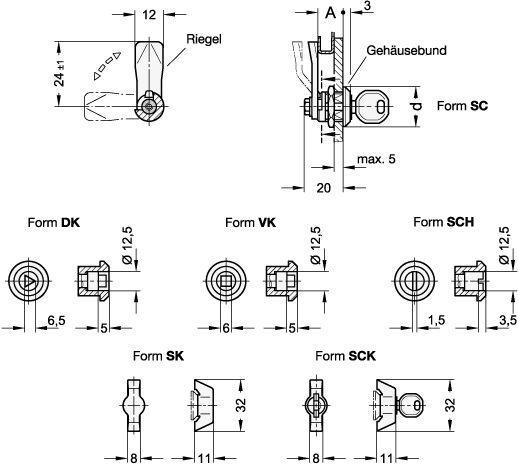

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 115.1 |
|---|
| Bestellbezeichnung | GN 115.1-SC-7,5-SW |
|---|
| EAN | 4045525722224 |
|---|
| Ganter-Bezeichnung | Verriegelungen, kleine Bauform, Gehäusebund schwarz, mit und ohne Schloss |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 23200104 |
|---|
