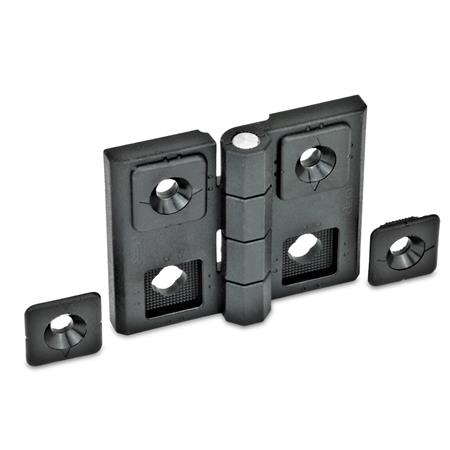

Scharniere GN 236 ermöglichen eine technisch und optisch einwandfreie Positionierung von Türen in ihrem Rahmen.
Die Verzahnungen an den Scharnierflügeln (Kreuzverzahnung) und an den Justierbuchsen ergeben einen Formschluss, der ein Verstellen des Scharniers nach der Montage verhindert. Die Pfeilspitzen markieren die 0-Referenz zur Montageerleichterung.
Das Scharnier ist sowohl in der senkrechten als auch in der waagrechten Richtung justierbar, je nach Einbaulage (Drehung um 90°) der Justierbuchsen.
Technische Daten
| Breite l1 | 75 |
|---|
| Länge l2 | 60 |
|---|
| Werkstoff | PA-HP - Polyamid PA-HP |
|---|
| d1 | 6,5 |
|---|
| d2 | 8 |
|---|
| h1 ≈ | 16 |
|---|
| h2 | 8 |
|---|
| h3 | 9,5 |
|---|
| h4 | 19 |
|---|
| l3 | 29,5 |
|---|
| m1 | 41,5 |
|---|
| m2 | 34 |
|---|
| s1 | 17 |
|---|
| s2 | 13 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,070 kg |
|---|

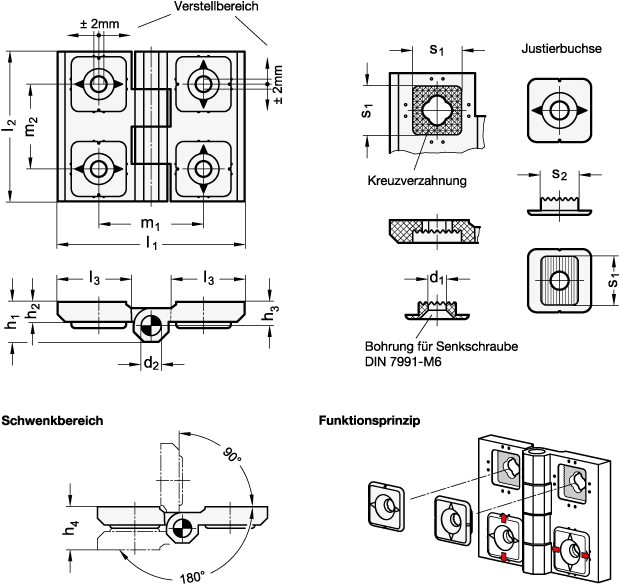

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 236 |
|---|
| Bestellbezeichnung | GN 236-75-60 |
|---|
| EAN | 4045525519978 |
|---|
| Ganter-Bezeichnung | Scharnier, Kunststoff, justierbar |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
