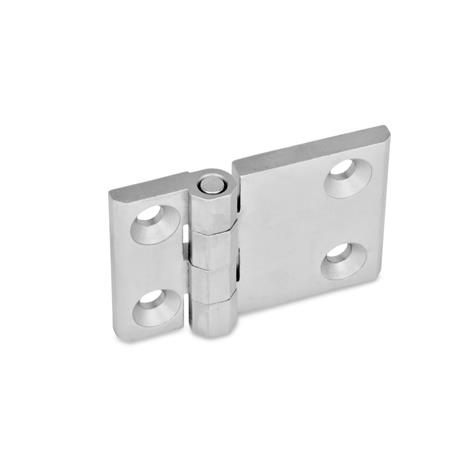

Scharniere GN 237 mit horizontal verlängerten Scharnierflügeln zeichnen sich durch ihre kompakte und stabile Bauweise aus. Sie werden eingesetzt, wenn vergrößerte Abstände der Befestigungsbohrungen erforderlich sind.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Länge l1 | 90 |
|---|
| Breite l2 | 60 |
|---|
| Form | A - 2x2 Bohrungen für Senkschrauben |
|---|
| Oberfläche | GS - matt gestrahlt |
|---|
| d2 | 8,4 |
|---|
| d3 | 8 |
|---|
| h1 | 15 |
|---|
| h2 | 8 |
|---|
| h3 | 8,5 |
|---|
| h4 | 17 |
|---|
| l3 | 26 |
|---|
| l4 | 56 |
|---|
| m1 | 63 |
|---|
| m2 | 36 |
|---|
| m3 | 18 |
|---|
| m4 | 45 |
|---|
| Scharnierflügel | l3 ≠ l4 - einseitig verlängert |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,283 kg |
|---|

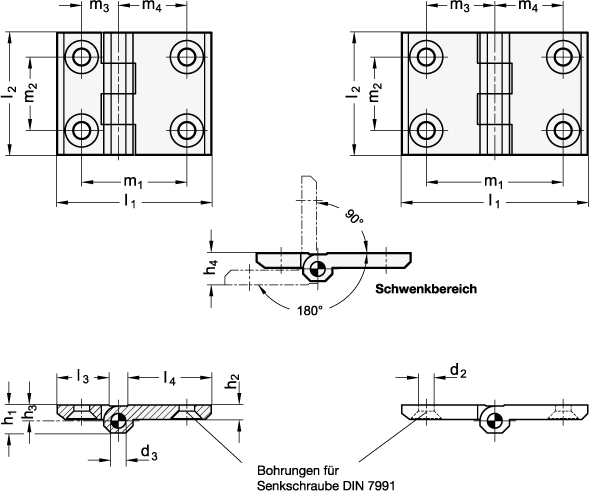

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 237 |
|---|
| Bestellbezeichnung | GN 237-NI-90-60-A-GS |
|---|
| EAN | 4045525854246 |
|---|
| Ganter-Bezeichnung | Scharniere, Edelstahl, horizontal verlängert |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
