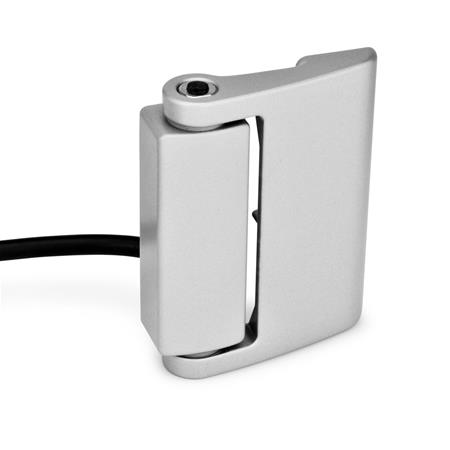

Scharniere GN 139.1 mit integrierten Sicherheitsschaltern dienen zur Überwachung von Türen und Abdeckungen an Maschinen und Anlagen. Beim Öffnen der Türen werden die Schaltkontakte betätigt, welche dann z. B. einen Schutzkreis mittels Öffnerkontakt (NC) unterbrechen und gleichzeitig das Öffnen der Tür durch Schließen eines Schließerkontakts (NO) signalisieren.
Die Kontaktblöcke sind mit zwangsöffnenden Schleichkontakten ausgestattet, die keine Hysterese haben. Der Winkel bei dem die Schaltpunkte erreicht werden ist justierbar.
Die Scharniere bilden mit den integrierten Kontaktblöcken eine kompakte Einheit in ansprechendem Design, die durch die Montage von der Rückseite besonders manipulationssicher ist.
Technische Daten
| Breite l1 | 79 |
|---|
| Länge l2 | 101 |
|---|
| Kabellänge (in Meter) l6 | 5 |
|---|
| Form | CK - Anschlusskabel hinten |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| l3 | 30 |
|---|
| l4 | 81 |
|---|
| l5 schmaler Scharnierflügel | 15 |
|---|
| breiter Scharnierflügel | 30 |
|---|
| h1 | 12 |
|---|
| h2 | 22,5 |
|---|
| m1 | 71 |
|---|
| m2 | 17 |
|---|
| m3 schmaler Scharnierflügel | 27 |
|---|
| m31 breiter Scharnierflügel | 50 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,842 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 139.1 |
|---|
| Bestellbezeichnung | GN 139.1-79-101-CK-5 |
|---|
| EAN | 4045525969766 |
|---|
| Ganter-Bezeichnung | Sicherheits-Schaltscharniere mit Anschlusskabel |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 85369095 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
