Bei Scharnieren GN 437 kann über eine Stellschraube die Beweglichkeit des Scharniers verändert werden. Ein über den gesamten Schwenkbereich konstantes, einstellbares Brems-Drehmoment wird dadurch ermöglicht. Das Schwenken von Türen und Klappen wird gehemmt und einer selbsttätigen Bewegung wird dadurch entgegengewirkt.
Das Reibmoment wird erzielt, indem zwei schlanke Reibkegel gegeneinander verspannt werden. Die große Reibfläche und der verschleißarme Kunststoff der Reibkegel garantiert eine lange Lebensdauer, bei nur geringem Abfall des Reibmoments. Dieses kann bei Bedarf über die Stellschraube nachjustiert werden.
Auf Grund des Aufbaus und der Vorspannung der Reibkegel hat das Scharnier radial kaum und axial gar kein Spiel.
Technische Daten
| Werkstoff | ZD - Zink-Druckguss |
|---|
| Breite l1 | 60 |
|---|
| Länge l2 | 60 |
|---|
| Form | A - 2x2 Bohrungen für Senkschrauben |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| d | 8,3 |
|---|
| h1 | 18,5 |
|---|
| h2 | 7,5 |
|---|
| h3 | 9,5 |
|---|
| h4 | 19 |
|---|
| l3 | 20 |
|---|
| m1 | 36 |
|---|
| m2 | 36 |
|---|
| sw | 4 |
|---|
| max. empf. Anzugsdrehmoment der Stellschraube in Nm | 1,5 |
|---|
| Reibmoment in Nm ≈ | 6,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,158 kg |
|---|

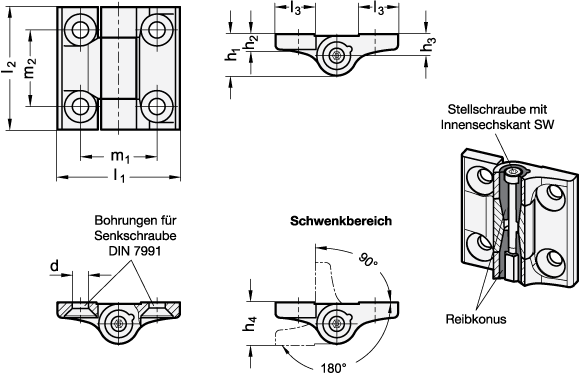

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 437 |
|---|
| Bestellbezeichnung | GN 437-ZD-60-60-A-SW |
|---|
| EAN | 4045525973039 |
|---|
| Ganter-Bezeichnung | Scharniere, mit einstellbarer Friktion, Zink-Druckguss |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
