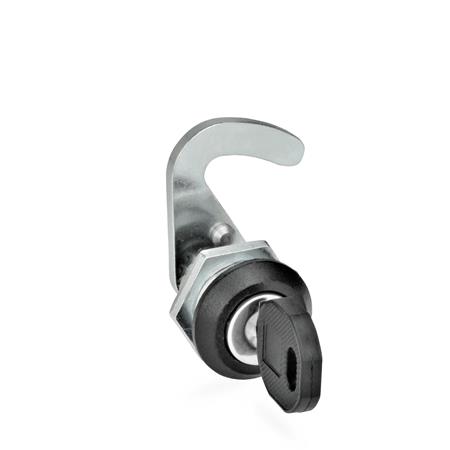

Hakenverriegelungen GN 115.8 mit Haken und Gegenhalter werden vorwiegend bei Schiebetüren und Klappen eingesetzt. Die Verriegelung erfolgt radial zur Drehachse, wodurch sich vielfältige Anwendungsmöglichkeiten ergeben.
Die Verriegelungen werden jeweils mit 2 Schlüsseln sowie lose beigelegtem Haken geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden.
Bei den Formen mit einheitlicher Schließung kann jedes Schloss mit demselben Schlüssel geöffnet werden. Bei den Formen mit unterschiedlicher Schießung gib es mehr als 200 verschiedene Schlossvarianten, deren Schlüssel durch Nummern gekennzeichnet sind.
Technische Daten
| Hakenabstand A | 18 |
|---|
| Form | SU - mit Schlüssel (Schließung unterschiedlich) |
|---|
| Ausführung Haken | H1 - Schwenkradius R=28 |
|---|
| Kennziffer | 1 - ohne Gegenhalter |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| d Form SC, SU | 28 |
|---|
| Form SCK, SUK, SCT, SUT | 32 |
|---|
| h Form SC, SU | 4 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,083 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 115.8 |
|---|
| Bestellbezeichnung | GN 115.8-SU-18-H1-SW-1 |
|---|
| EAN | 4045525957473 |
|---|
| Ganter-Bezeichnung | Hakenverriegelungen, Betätigung mit Bedienelementen / Schlüssel, abschließbar |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
