Mit Edelstahl-Scharnieren GN 127 lassen sich Türen und Klappen durch Verschieben der Justierbuchsen formschlüssig und fein abgestuft positionieren. So können Türspalte nachjustiert und Fertigungstoleranzen ausgeglichen werden. Die Pfeilspitzen markieren dabei die Mitte des Verstellwegs w.
Die Varianten aus Edelstahl eignen sich darüber hinaus generell bei Anwendungen mit besonders aggressiven Umgebungsbedingungen.
Technische Daten
| Werkstoff | A4 - Edelstahl |
|---|
| Breite l1 | 76 |
|---|
| Länge l2 | 60 |
|---|
| Form | B - in der Breite justierbar |
|---|
| Oberfläche | GS - matt gestrahlt |
|---|
| d1 | 6,5 |
|---|
| d2 | 8 |
|---|
| h1 | 15 |
|---|
| h2 | 9 |
|---|
| h3 | 8,5 |
|---|
| l3 | 33,5 |
|---|
| m1 | 42 |
|---|
| m2 | 34 |
|---|
| w Verstellbereich | 4 |
|---|
| x | 2 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,254 kg |
|---|

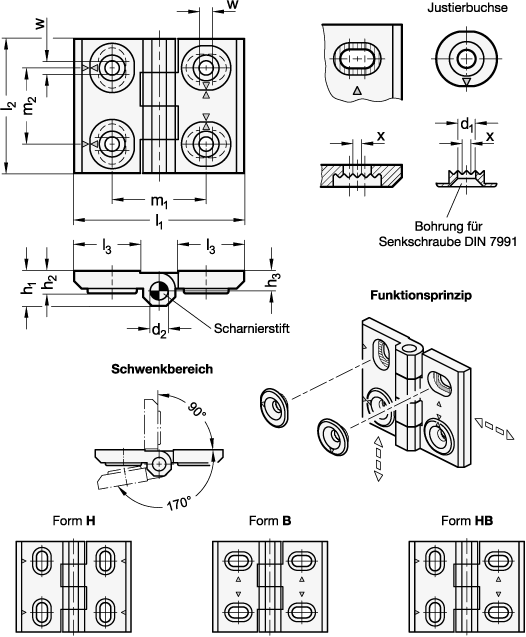

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 127 |
|---|
| Bestellbezeichnung | GN 127-A4-76-60-B-GS |
|---|
| EAN | 4045525671713 |
|---|
| Ganter-Bezeichnung | Scharniere, Edelstahl, justierbar |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
