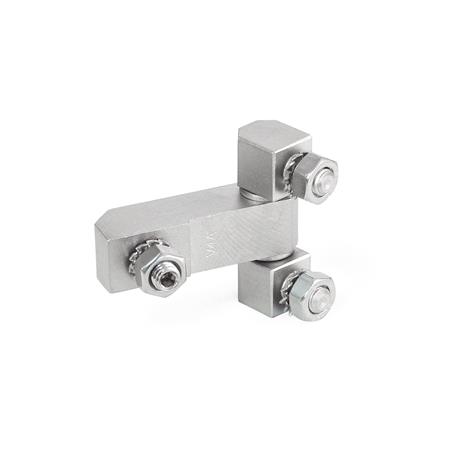

Scharniere GN 129.2 werden für außen mit dem Rahmen flächengleiche, aufliegende Türen eingesetzt und sind im montierten Zustand nicht aushängbar.
Durch die Befestigung von innen eignen sie sich besonders für Türen und Klappen die zum Schutz vor Manipulation von außen nicht demontierbar sein dürfen.
Technische Daten
| Werkstoff | A4 - Edelstahl |
|---|
| l1 | 50 |
|---|
| l2 | 51 |
|---|
| Form | C - Befestigung von der Rückseite |
|---|
| b | 18 |
|---|
| d1 | M 8 |
|---|
| d2 Stift | 8 |
|---|
| h1 | 18 |
|---|
| h2 | 18 |
|---|
| l3 | 26 |
|---|
| l4 max. | 8 |
|---|
| l5 | 14 |
|---|
| l6 max. | 8 |
|---|
| l7 | 14 |
|---|
| m1 | 29 |
|---|
| m2 | 35 |
|---|
| Vierkant | 16 |
|---|
| t | 11 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,210 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 129.2 |
|---|
| Bestellbezeichnung | GN 129.2-50-51-C-A4 |
|---|
| EAN | 4045525925922 |
|---|
| Ganter-Bezeichnung | Scharniere, Edelstahl, 3-teilig |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
