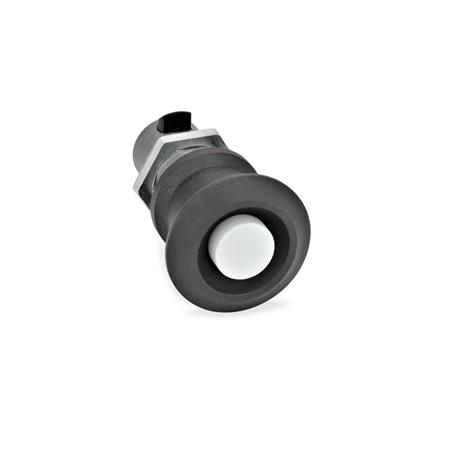

Schnappverschlüsse GN 315 sind dadurch gekennzeichnet, dass die Verriegelung durch einen radial angeordneten, federnd gelagerten Schieber erfolgt.
Beim Schließen der Tür erfolgt die Verriegelung automatisch. Der abgeschrägte Schieber wird über eine entsprechend angeordnete Lasche zunächst zurückgedrückt und anschließend durch die Druckfeder in Verriegelungsposition gebracht.
Die Entriegelung beim Öffnen der Tür erfolgt über den Druckknopf.
Zum Betätigen der Tür haben diese Schnappverschlüsse einen Bedienknopf.
Technische Daten
| Klemmbereich | A 1 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| A min. | 18 |
|---|
| l1 | 52 |
|---|
| w Verstellweg | 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,100 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 315 |
|---|
| Bestellbezeichnung | GN 315-A1 |
|---|
| EAN | 4045525591028 |
|---|
| Ganter-Bezeichnung | Schnappverschlüsse, Schließabstand einstellbar |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 23200192 |
|---|
