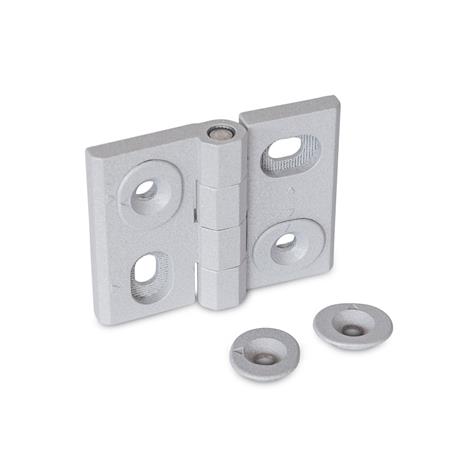

Mit Scharnieren GN 127 lassen sich Türen und Klappen durch Verschieben der Justierbuchsen formschlüssig und fein abgestuft positionieren. So können Türspalte nachjustiert und Fertigungstoleranzen ausgeglichen werden. Die Pfeilspitzen markieren dabei die Mitte des Verstellwegs w.
Technische Daten
| Werkstoff | ZD - Zink-Druckguss |
|---|
| Breite l1 | 52 |
|---|
| Länge l2 | 40 |
|---|
| Form | HB - in der Höhe und Breite justierbar |
|---|
| Oberfläche | SR - silber, RAL 9006, strukturmatt |
|---|
| d1 | 4,5 |
|---|
| d2 | 4 |
|---|
| h1 | 9,5 |
|---|
| h2 | 6 |
|---|
| h3 | 5,5 |
|---|
| l3 | 22 |
|---|
| m1 | 30 |
|---|
| m2 | 22 |
|---|
| w Verstellbereich | 2 |
|---|
| x | 0,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,064 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 127 |
|---|
| Bestellbezeichnung | GN 127-ZD-52-40-HB-SR |
|---|
| EAN | 4045525573444 |
|---|
| Ganter-Bezeichnung | Scharniere, Zink-Druckguss, justierbar |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
