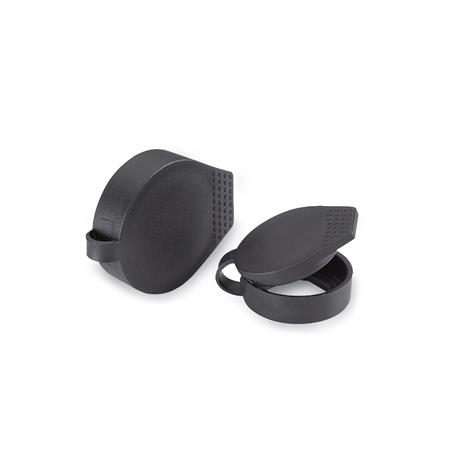

Schutzkappen GN 120 werden in Verbindung mit schlüsselbetätigten Verriegelungen eingesetzt. Sie schützen die Schlüsselantriebe und Schlösser vor eindringendem Schmutz und können im 90°-Raster zusammen mit dem Verriegelungsgehäuse beliebig montiert werden.
Zu beachten: Der Klemmbereich A 1 ... A 9 bzw. der Riegelabstand A vermindert sich um das Maß b.
Technische Daten
| Durchmesser d | 29 |
|---|
| Breite s | 14,5 |
|---|
| b | 2 |
|---|
| h1 | 6 |
|---|
| h2 | 11 |
|---|
| Länge l | 18,5 |
|---|
| d2 | 20 / 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,003 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 120 |
|---|
| Bestellbezeichnung | GN 120-29-14,5 |
|---|
| EAN | 4045525567283 |
|---|
| Ganter-Bezeichnung | Schutzkappen, Kunststoff, für Verriegelungen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 23200192 |
|---|
