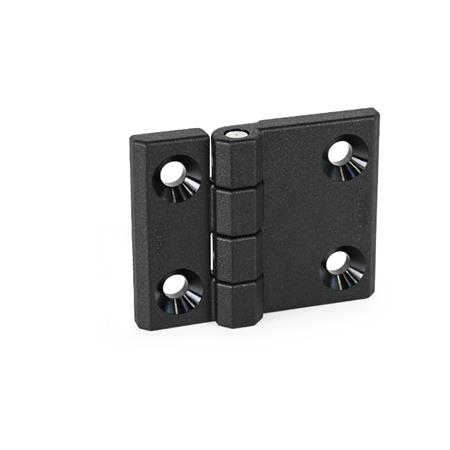

Scharniere GN 237.1 mit horizontal verlängerten Scharnierflügeln zeichnen sich durch ihre kompakte und stabile Bauweise aus. Sie werden eingesetzt, wenn vergrößerte Achsabstände der Befestigungsbohrungen erforderlich sind.
Technische Daten
| Länge l1 | 63 |
|---|
| Breite l2 | 50 |
|---|
| Form | A - 2x2 Bohrungen für Senkschrauben |
|---|
| Werkstoff | PA-HP - Polyamid PA-HP |
|---|
| d1 | 6,5 |
|---|
| d2 | 6 |
|---|
| h1 | 11,5 |
|---|
| h2 | 6 |
|---|
| h3 | 6,5 |
|---|
| h4 ≈ | 13 |
|---|
| l3 | 18 |
|---|
| l4 | 31 |
|---|
| m1 | 43 |
|---|
| m2 | 30 |
|---|
| m3 | 15 |
|---|
| m4 | 28 |
|---|
| Scharnierflügel | l3 ≠ l4 - einseitig verlängert |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,037 kg |
|---|

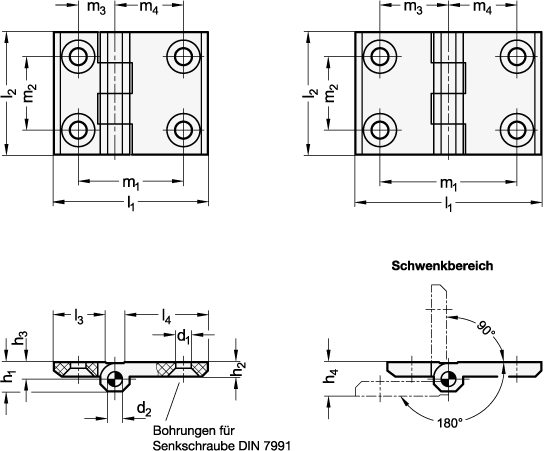

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 237.1 |
|---|
| Bestellbezeichnung | GN 237.1-63-50-A |
|---|
| EAN | 4045525382480 |
|---|
| Ganter-Bezeichnung | Scharniere, Kunststoff, horizontal verlängert |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
