Bei Scharnieren GN 233 kann über eine Stellschraube das Stellmoment reguliert werden. Damit können Türen und Klappen ganz oder teilweise offen und natürlich auch geschlossen gehalten werden.
Dauertests haben ergeben, dass sich das Reibmoment auch nach 60.000 Öffnungs- / Schließzyklen nicht verändert hat (bei 0,8 Nm Auszugsmoment der Stellschraube).
Im Übrigen gilt für diese Scharniere die Brennbarkeitsklasse UL 94-HB.
Technische Daten
| Breite l1 | 57 |
|---|
| Länge l2 | 64 |
|---|
| Farbe | SW - schwarz, RAL 9005, matt |
|---|
| Werkstoff | POM - Kunststoff |
|---|
| d1 | 6,5 |
|---|
| d2 | 12,5 |
|---|
| h1 | 21 |
|---|
| h2 | 6,5 |
|---|
| Länge | 11,5 |
|---|
| h4 | 23 |
|---|
| l3 | 17,5 |
|---|
| m1 | 38 |
|---|
| m2 | 47,5 |
|---|
| max. Reibmoment in Nm | 4 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,049 kg |
|---|

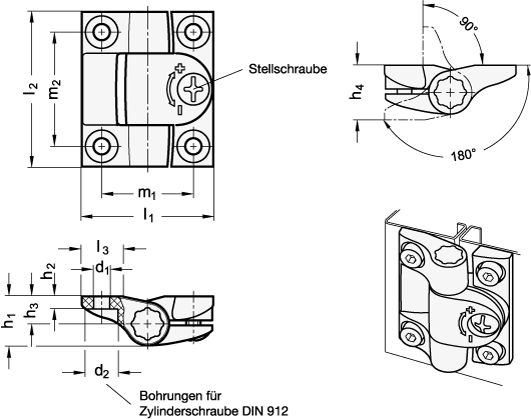

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 233 |
|---|
| Bestellbezeichnung | GN 233-57-64-SW |
|---|
| EAN | 4045525604469 |
|---|
| Ganter-Bezeichnung | Scharniere, Kunststoff, mit einstellbarer Friktion |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
