Toleranzen von Abkantungen, unterschiedliche Blechdicken oder die Verwendung von Dichtungen haben zur Folge, dass Anschraub- und Befestigungsflächen von Scharnieren an Rahmen und Tür nicht im gewünschten Abstand zueinander liegen.
Die Distanzplatten GN 2370 sind bezüglich ihrer Abmessungen als Zubehör für mehrere Scharnier-Familien so ausgelegt, dass sie bei der Montage einzeln oder in Kombination unterlegt für den gewünschten Positions- bzw. Höhenausgleich sorgen.
Die Tabelle enthält eine Reihe an möglichen Ausgleichshöhen die durch Unterlegen von einer oder zwei Distanzplatten erreicht werden können.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| l2 | 30 |
|---|
| Breite s | 5 |
|---|
| Oberfläche | MT - matt, gleitgeschliffen |
|---|
| Höhe b1 | 10,8 |
|---|
| b2 | 6 |
|---|
| d | 4 |
|---|
| l1 | 30 |
|---|
| m1 | 18 |
|---|
| m2 | 18 |
|---|
| GN 237 GN 237.1 | x |
|---|
| Höhenausgleich | 1 |
|---|
| Plattenstärke s | 1 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,010 kg |
|---|

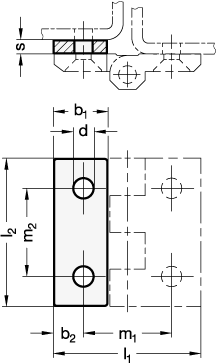

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2370 |
|---|
| Bestellbezeichnung | GN 2370-NI-30-5-MT |
|---|
| EAN | 4045525073944 |
|---|
| Ganter-Bezeichnung | Distanzplatten, Edelstahl, für Scharniere |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
