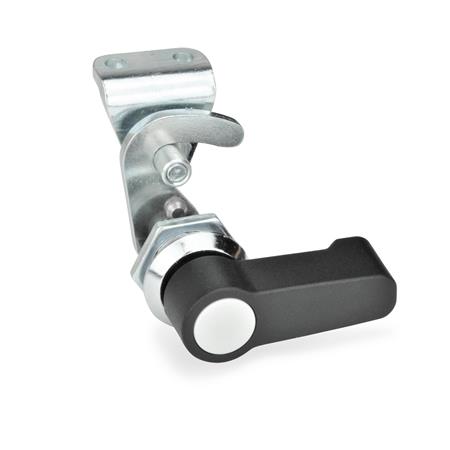

Hakenverriegelungen GN 115.8 mit Haken und Gegenhalter werden vorwiegend bei Schiebetüren und Klappen eingesetzt. Die Verriegelung erfolgt radial zur Drehachse, wodurch sich vielfältige Anwendungsmöglichkeiten ergeben.
Die Verriegelungen GN 115.8 werden mit lose beigelegtem Haken geliefert.
Technische Daten
| Hakenabstand A | 18 |
|---|
| Form | HG - mit Hebel |
|---|
| Ausführung Haken | H1 - Schwenkradius R=28 |
|---|
| Kennziffer | 2 - mit Gegenhalter |
|---|
| Oberfläche Anschlagring | CR - verchromt |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| d Form SG, RG, KG, HG | 28 |
|---|
| Form SK, ST | 32 |
|---|
| h Form SG, RG, KG, HG | 4 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,127 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 115.8 |
|---|
| Bestellbezeichnung | GN 115.8-HG-18-H1-CR-2 |
|---|
| EAN | 4045525937277 |
|---|
| Ganter-Bezeichnung | Hakenverriegelungen, Betätigung mit Bedienelementen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
