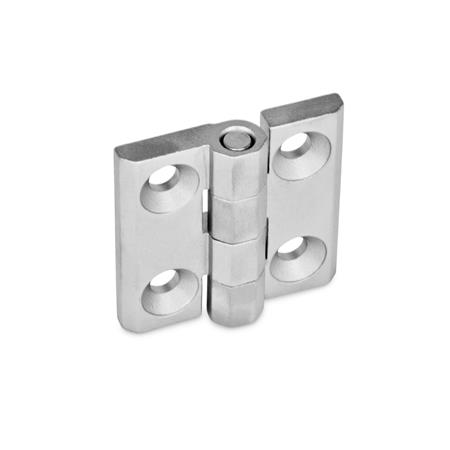

Scharniere GN 237 zeichnen sich durch ihre kompakte und stabile Bauweise aus. Die unterschiedlichen Werkstoff- und Oberflächen-Ausführungen, in Kombination mit zwei Befestigungsformen, machen einen sehr spezifischen Einsatz möglich.
Technische Daten
| Werkstoff | A4 - Edelstahl |
|---|
| Breite l1 (Form A) | 50 |
|---|
| Länge l2 | 50 |
|---|
| Form | A - 2x2 Bohrungen für Senkschrauben |
|---|
| Oberfläche | GS - matt gestrahlt |
|---|
| d3 | 6 |
|---|
| h1 | 11,5 |
|---|
| h2 | 6 |
|---|
| h3 | 6,5 |
|---|
| h4 | 13 |
|---|
| l3 | 21 |
|---|
| l4 | 13 |
|---|
| m1 | 30 |
|---|
| m2 | 30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,108 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 237 |
|---|
| Bestellbezeichnung | GN 237-A4-50-50-A-GS |
|---|
| EAN | 4045525767393 |
|---|
| Ganter-Bezeichnung | Scharniere, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
