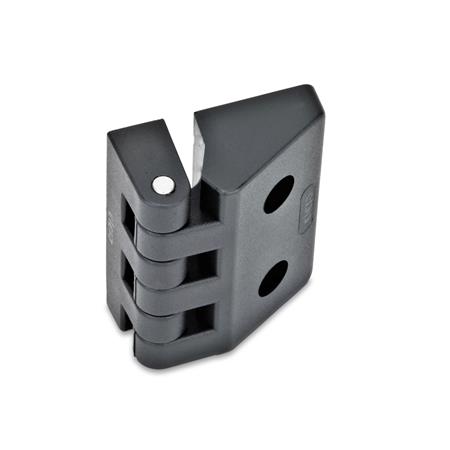

Die Scharniere GN 154 bestehen aus zwei unterschiedlich langen Flügelelementen. Sie werden bevorzugt dann eingesetzt, wenn dickwandige Türen oder Türprofile an dünnwandige Gehäuse angeschraubt werden müssen.
Technische Daten
| Breite l1 | 34 |
|---|
| Breite l2 | 40 |
|---|
| Form | C - 2x Gewindesacklöcher / 2x Bohrungen für Zylinderschrauben |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| Breite x1 | 34 |
|---|
| Breite x2 | 40,5 |
|---|
| d1 | M 4 |
|---|
| d2 | 4,3 |
|---|
| d3 | 4 |
|---|
| h1 | 16,5 |
|---|
| h2 | 12,5 |
|---|
| h3 | 25 |
|---|
| l3 | 29,5 |
|---|
| l4 | 9,5 |
|---|
| l5 | 20 |
|---|
| l6 ≈ | 9,3 |
|---|
| l7 | 18 |
|---|
| l8 | 6 |
|---|
| m1 | 20,2 |
|---|
| m2 | 20 |
|---|
| t1 | 5,5 |
|---|
| t2 | 5,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,016 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 154 |
|---|
| Bestellbezeichnung | GN 154-34-40-C |
|---|
| EAN | 4045525059160 |
|---|
| Ganter-Bezeichnung | Scharniere, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
