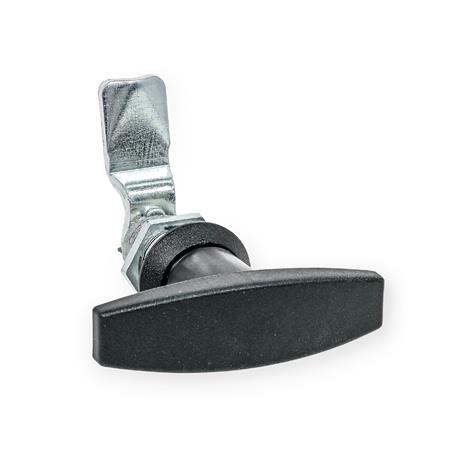

Verriegelungen GN 515 sind bis auf die verlängerten Gehäuse identisch zu Standard-Verriegelungen GN 115. Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.
Durch verschieden gekröpfte Riegel lässt sich je nach Gehäusehöhe h1 ein Riegelabstand A von 16 bis 92 mm abdecken, während die verlängerten Gehäuse Türstärken s bis max. 50 mm ermöglichen.
Die Verriegelungen GN 515 werden mit lose beigelegtem Riegel geliefert.
Technische Daten
| Werkstoff | ZD - Zink-Druckguss |
|---|
| h1 | 40 |
|---|
| Riegelabstand A | 48 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Form | ST - mit T-Griff |
|---|
| h2 | 50 |
|---|
| s max. | 30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,175 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 515 |
|---|
| Bestellbezeichnung | GN 515-ZD-ST-40-48-SW |
|---|
| EAN | 4045525879362 |
|---|
| Ganter-Bezeichnung | Verriegelungen, Zink-Druckguss, mit verlängertem Gehäuse, Betätigung mit Bedienelementen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 23200104 |
|---|
