Scharniere GN 222 mit Raststellungen sind sehr stabil und zeichnen sich durch ein hohes Haltemoment in den 4 Raststellungen aus.
Technische Daten
| Breite l1 | 50 |
|---|
| Länge l2 | 65 |
|---|
| Form | EH - 2x2 Bohrungen für Sechskantschrauben |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| l3 | 18,5 |
|---|
| d1 | 6,5 |
|---|
| d2 | 5 |
|---|
| h1 | 12 |
|---|
| h2 | 10 |
|---|
| h3 | 6 |
|---|
| m1 | 30 |
|---|
| m2 | 45 |
|---|
| t | 5 |
|---|
| max. Haltemoment MH in Nm | 3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,038 kg |
|---|

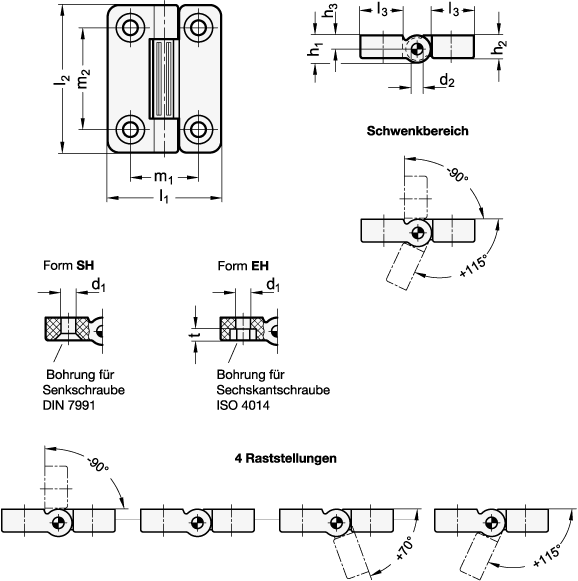

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 222 |
|---|
| Bestellbezeichnung | GN 222-50-65-EH |
|---|
| EAN | 4045525827493 |
|---|
| Ganter-Bezeichnung | Scharniere mit 4 Raststellungen, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
