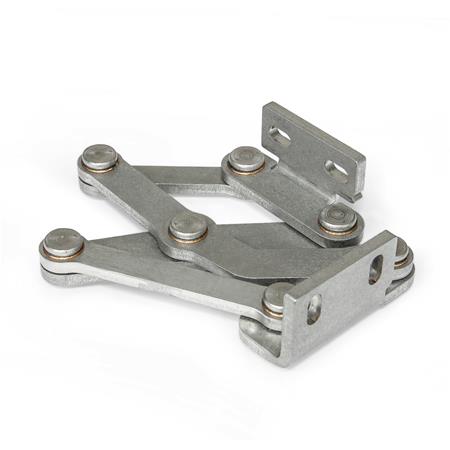

Mehrgelenkscharniere GN 7233 werden an Klappen, Luken und Türen innenliegend, platzsparend und vandalismussicher verbaut. Die Scharniere besitzen einen max. Öffnungswinkel von 120°, wodurch diese eine gute Zugänglichkeit bieten und für Anwendungen mit mittleren Türblattstärken geeignet sind.
Die Gehäuseaußenseiten bleiben durch Verwendung dieser Scharnierart frei von Anbauteilen, welche nicht zum Design passen oder zwecks einfacher und schneller Reinigbarkeit gänzlich vermieden werden sollen.
Mehrgelenkscharniere werden in der Regel paarweise eingesetzt, das heißt je Öffnung wird einmal die Form L und einmal die Form R verwendet. Bei höheren Belastungen, z. B. durch große Klappen, können diese durch weitere Scharniere in einer beliebigen Form ergänzt werden.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| l1 | 60 |
|---|
| Form | L - Befestigungswinkel links |
|---|
| Oberfläche | MT - matt, gleitgeschliffen |
|---|
| d | 8,5 |
|---|
| h1 | 12,5 |
|---|
| h2 | 40 |
|---|
| h3 | 2,5 |
|---|
| l2 | 40 |
|---|
| l3 | 61 |
|---|
| l4 | 130 |
|---|
| l5 | 169 |
|---|
| l6 | 87,5 |
|---|
| l7 | 107,5 |
|---|
| l8 | 17,4 |
|---|
| l9 | 147,1 |
|---|
| m1 | 36 |
|---|
| m2 | 8 |
|---|
| r | 125 |
|---|
| s | 5 |
|---|
| x | 34 |
|---|
| y | 50 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,700 kg |
|---|

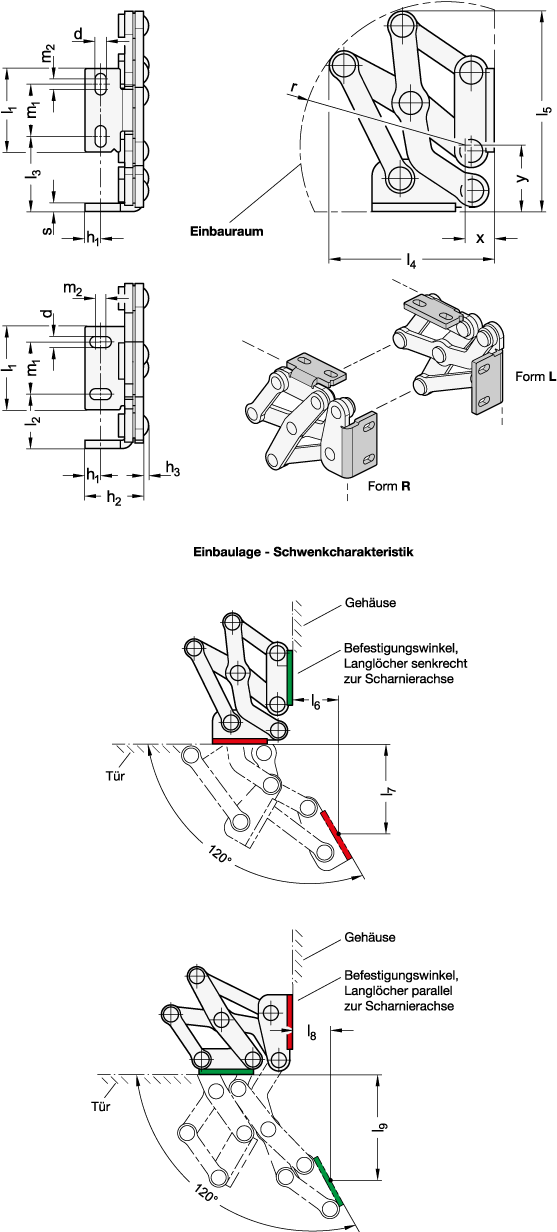

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7233 |
|---|
| Bestellbezeichnung | GN 7233-NI-60-L-MT |
|---|
| EAN | 4045525575783 |
|---|
| Ganter-Bezeichnung | Mehrgelenkscharniere, Edelstahl, innenliegend, Öffnungswinkel 120° |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
