Scharniere GN 1366 werden aus gewalztem oder gezogenem Stahlprofil hergestellt und zeichnen sich durch ihre hohe Robustheit aus.
Die Formen A und S werden durch Schweißen oder kundenseitig eingebrachte Bohrungen befestigt. Die Form S verfügt zusätzlich über einen Schmiernippel ähnlich DIN 71412-A, welcher bei Bedarf ein einfaches und schnelles Nachschmieren ohne Demontage der Scharniere ermöglicht.
Auf Basis der Standardabmessungen lassen sich ab verhältnismäßig geringen Stückzahlen anwendungsspezifische Sonderlösungen realisieren.
Technische Daten
| Werkstoff | ST - Stahlprofil |
|---|
| Breite l1 | 120 |
|---|
| Länge l2 (Form A) | 50 |
|---|
| Form | A - ohne Bohrungen |
|---|
| Oberfläche | BL - blank |
|---|
| d | 6 |
|---|
| h | 12 |
|---|
| s | 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,263 kg |
|---|

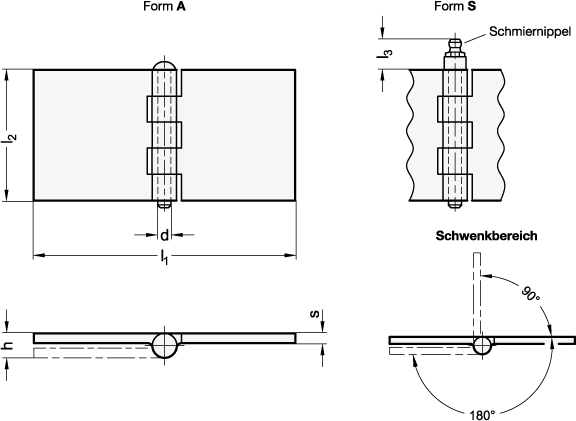

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 1366 |
|---|
| Bestellbezeichnung | GN 1366-ST-120-50-A-BL |
|---|
| EAN | 4045525442030 |
|---|
| Ganter-Bezeichnung | Scharniere, Stahlprofil, zum Anschweißen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
